Устройства контактные УК5-1

Устройства контактные УК5-1 применяются для электротермотранировки и испытаний больших интегральных схем в корпусе 4118.24, помещенных в спутник СН24/1,25 или ЩЦМ4.118.134.

Обозначение

Устройство контактное УК5-1(А,Б) АГ0.481.604 ТУ, где:

• УК - устройство контактное;
• 5 - порядковый номер разработки;
• 1 - вариант исполнения;
• Покрытие контактов: отсутствие буквы - золото; А - серебро; Б - без содержания драгметаллов;
• АГ0.481.604 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А:
• УК5-1, УК5-1А 1·10-8 - 1,0;
• УК5-1Б 1·10-8 - 0,2.
• Напряжение, В 100;
• Сопротивление электрического контакта, мОм, не более 40;
• Испытательное напряжение, В (ампл ) 500;
• Сопротивление изоляции, МОм, не менее 1·104;
• Емкость между соседними контактами, пФ, не более 2;
• Количество закрываний и открываний крышки 5000;
• Наработка, ч, не менее 2000;
• Срок сохраняемости, лет, не менее 4.

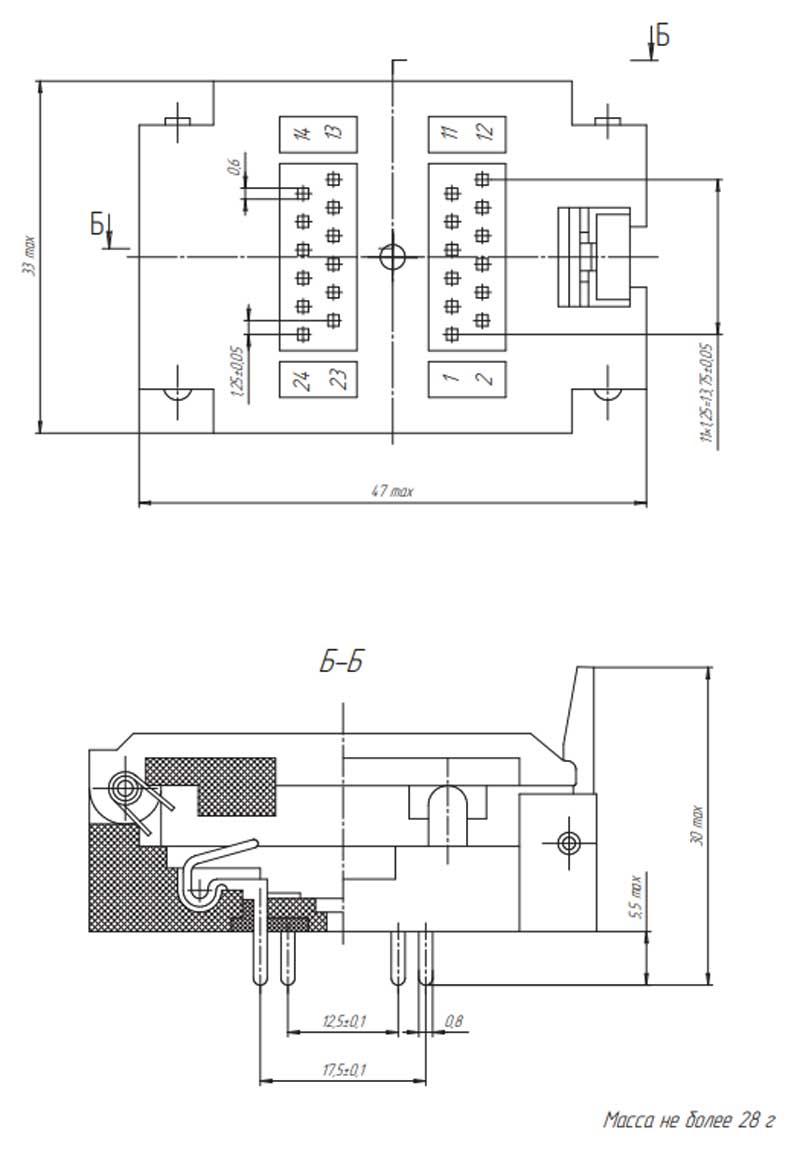

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное рабочее пониженное давление, кПа (мм рт ст ) 53,3 (400);
• Рабочая температура среды, °С:
  • повышенная 135;
  • пониженная минус 60.
• Смена температур, °С от 135 до минус 60.
