Устройства контактные УК6-2-1Б

Устройства контактные УК6-2-1Б применяются для испытаний и электротермотренировки интегральных схем в безвыходных корпусах.

Условное обозначение

Устройство контактное УК6-2-1Б ТУ У 32.1-14308479-002-2003, где:

• УК - устройство контактное;
• 6(8,40,48,84) - число контактов;
• 2(4) - расположение контактов:
• 2 - на две стороны;
• 4 - на четыре стороны;
• 1 - вариант исполнения;
• Б - под безвыводные корпуса интегральных схем;
• ТУ У 32.1-14308479-002-2003 - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А:
  • УК48-4Б 1·10-6 - 0,1;
  • УК6-2Б, УК8-2Б, УК8-4Б, УК40-4Б 1·10-6 - 0,5;
  • УК6-2-1Б 1·10-6 - 2,0;
  • УК84-4Б 1·10-8 - 1,0;
  • УК48-4-1Б 1·10-6 - 0,3.
• Напряжение, В (ампл ) 0,02 - 100;
• Сопротивление контакта, мОм, не более 40;
• Сопротивление изоляции, МОм, не менее:
  • УК6-2Б, УК8-2Б, УК8-4Б, УК48-4Б, УК48-4-1Б 1·104;
  • УК6-2-1Б, УК40-4Б, УК84-4Б 5·104.
• Электрическая прочность изоляции, В (ампл ), не менее 500;
• Емкость между двумя соседними контактами, пФ, не более:
  • для УК48-4Б, УК48-4-1Б 2,8;
  • для УК8-2Б 3,2;
  • для остальных 2.
• Количество установок ИС:
  • для УК6-2Б, УК8-2Б, УК8-4Б, УК40-4Б, УК48-4Б, УК84-4Б 5000.
• Количество установок спутников-носителей, содержащих корпуса ИС с фиксацией их крышками:
  • для УК6-2-1Б, УК48-4-1Б 5000.
• Наработка, ч:
  • для УК48-4Б, УК48-4-1Б 5000;
  • для УК6-2Б, УК8-2Б, УК8-4Б, УК40-4Б, УК84-4Б 7500;
  • для УК6-2-1Б 3000.
• Срок сохраняемости, лет, не менее 10.

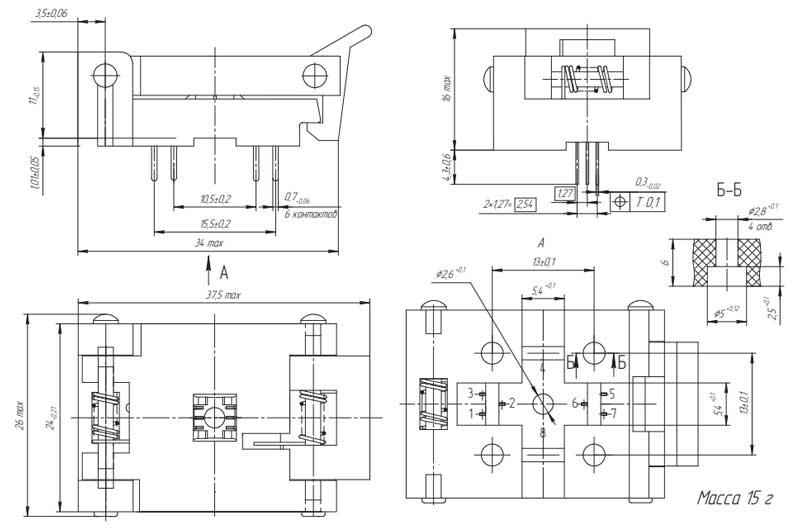

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 500;
  • амплитуда ускорения, м/с2 (g) 100 (10).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g):
  • для УК6-2Б, УК8-2Б, УК8-4Б, УК48-4Б, УК6-2-1Б, УК48-4-1Б 150 (15);
  • для УК40-4Б, УК84-4Б 400 (40).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Повышенная рабочая температура среды, °С:
  • для УК6-2Б, УК8-2Б, УК8-4Б 125;
  • для УК6-2-1Б, УК48-4Б 150;
  • для УК40-4Б 100;
  • для УК84-4Б 135;
  • для УК48-4-1Б 130.
• Пониженная рабочая температура среды, °С:
  • для УК6-2-1Б, УК48-4-1Б минус 65;
  • для остальных минус 60.
• Смена температур:
  • от рабочей повышенной температуры среды,° С:
  • для УК6-2Б, УК8-2Б, УК8-4Б 125;
  • для УК6-2-1Б, УК48-4Б 150;
  • для УК40-4Б 100;
  • для УК84-4Б 135;
  • для УК48-4-1Б 130.
  • до рабочей пониженной температуры среды,° С:
  • УК6-2-1Б, УК48-4-1Б минус 65;
  • остальные минус 60.
• Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
