Реле скорости РС-Э представляет собой электронное устройство, используемое с целью контроля частот коленвалов главного и вспомогательного дизельного двигателя. При превышении установленных граничных значений частоты вращения устройство генерирует сигнал свето-звуковой сигнализации.

Область использования

Реле скорости РС-Э предназначены для установки на дизельных генераторах судов с неограниченными регионами плавания. Также реле могут применяться для контроля скорости работы коленчатого вала дизельной установки тепловоза или любого другого стационарного дизеля, используемого на промышленных объектах.

Функциональное предназначение

Реле РС-Э предназначаются для замены устаревших моделей определения скорости коленвалов РС.3М.

Устройство этого типа обеспечивает генерирование дискретных исполнительных сигналов посредством замыкания/размыкания рабочих контактов реле. Происходит это при увеличении частоты работы коленвала выше выбранной уставки. По количеству и значению уставок реле производятся в 16-ти различных модификациях.

Особенности конструкции и работы

Реле РС-Э включает в свой состав корпус, пластина жестко фиксируемая на вращающемся валу, датчики Холла, коммутационный соединитель и электронная плата.

Функционирование реле базируется на контроле величины периодов вращения коленвалов дизельных установок. При росте скорости вращения коленвала выше установленных пределов произойдет переключение релейных контактов и передача исполнительных импульсов на сигнализацию. Если подключение привода реле осуществляется через повышающий редуктор, то частотные уставки на РС-Э должны иметь большую величину, нежели уставки самого дизеля, с учетом величины передаточного числа.

Технические характеристики

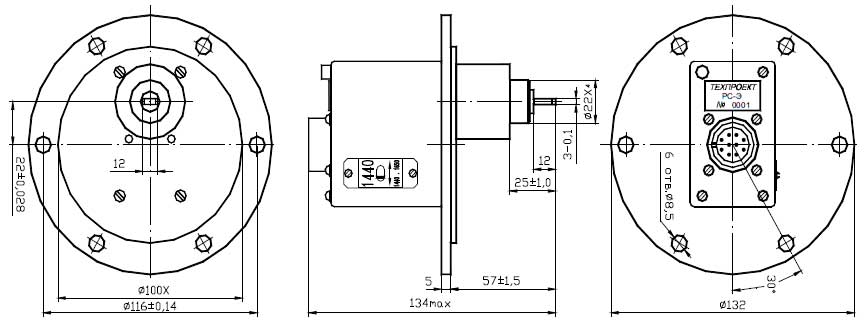

рис. 1 - Габариты реле РС-Э

Модификации
