Преобразователь CSG.859.4213.2431REL.11 предназначен для включения при определенном уровне входного сигнала электромеханического реле.
Работа устройства
Сигнал, поступающий на вход преобразователя, передаётся через фильтр нижних частот ФНЧ на усилитель УС, осуществляющий формирование сигнала для компаратора К обеспечивающего включение электро- механического реле.
Синхронно с электромеханическим реле включается светодиодный индикатор;
По умолчанию реле нормально разомкнуто; возможна модификация с нормально замкнутым реле под заказ;
Подстройка порога срабатывания осуществляется с помощью подстроечного резистора RP.

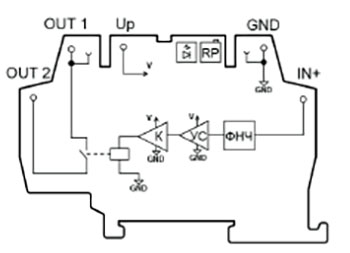

Рис.1.Расположение клемм в корпусе преобразователя сигналов CSG.859.4213.2431REL.11
Описание клемм
| Наименование | Описание |
| IN + | Вход «+» |
| GND | Общий входа и «–» напряжения питания преобразователя |
| Up | «+» напряжения питания преобразователя |
| OUT 1 | Выход 1 реле |
| OUT 2 | Выход 2 реле |
Конструктивное исполнение
Преобразователь представляет собой пластмассовый корпус с клеммами, состоящий из двух частей, защёлкивающихся между собой. Внутри корпуса расположена печатная плата. Для защиты элементов расположенных на печатной плате от внешних воздействий, плата и элементы покрываются слоем изоляционного акрилового лака марки APL, производства фирмы Electrolube.
Корпус предназначен для монтажа на DIN–рейку. Крепление корпуса на DIN–рейку осуществляется с помощью пластмассовой монтажной опоры, обеспечивающей быстрый и удобный монтаж преобразователей.

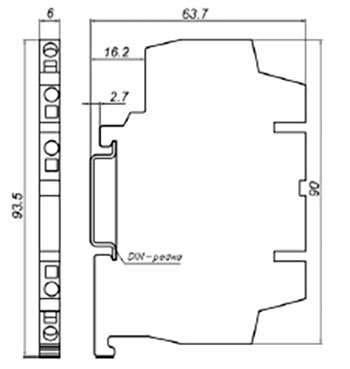

Рис.2. Габаритная схема преобразователя CSG.859.4213.2431REL.11
Технические характеристики
| Количество каналов преобразователя | 1 |
| Диапазон входного сигнала, мА | 4...20 |
| Входное сопротивление, Ом | 50±0,5 |
| Частотный диапазон, Гц | 0…10 (-3дБ) |
| Максимальный ток электромеханического реле, А | 6 |
| Максимальное напряжение на контактах электромеханического реле, В | 250 |
| Чувствительность подстройки порога срабатывания не более, мА | ±0,16 |
| Гистерезис включения-выключения электромеханического реле, мА | 0,04 |
| Питание преобразователя – напряжение постоянного тока, В | 17,5…30 В |
| Потребляемая мощность не более, Вт | 0,4 |
| Рабочая температура окружающего воздуха, °С | –10…+60 |
| Относительная влажность при температуре +35 °С, % | 35…95 |
| Температура хранения, °С | –20…+70 |
