Модуль гальванической развязки MCD
Модуль гальванической развязки MCD используются в случае необходимости преобразования аналоговых и дискретных сигналов. Данные модули выполняют мониторинг уровня сигнала на входе, затем создают дискретный сигнал на выходе. С помощью присутствующей в этом приборе гальванической развязки происходит соединение входа и выхода.
Кроме этого в процессе работы модули этого типа выполняют следующие функции:
- коммутация нагрузки на выходе в том случае если напряжения на входе выходит за заданный диапазон;
- коммутация цепи при несоблюдении полярностей при подключении и др.

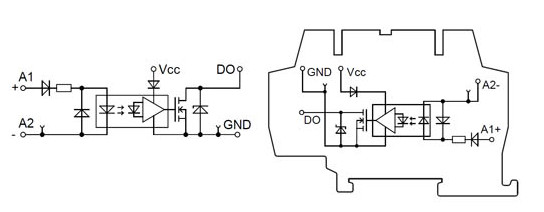

рис. 1 - Функциональная схема MCD

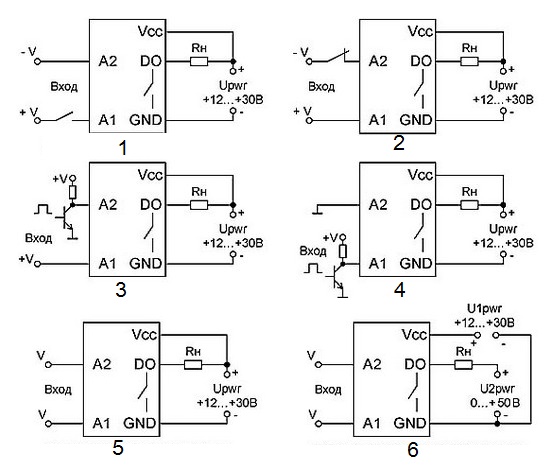

рис. 2 - Схема включения модуля MCD
Схема на рис. 2 показывает подключения модуля при разных ситуациях:
- выходной транзистор закрыт;
- выходной транзистор открыт;
- выходной транзистор закрыт, управление NPN транзистором;
- выходной транзистор открыт, управление NPN транзистором;
- питание реле и нагрузки от источника питания 12…30 В;
- питание нагрузки от отдельного источника питания.
Модификации
Обозначение |
Напряжение коммутации /ток |
Напряжение срабатывания выходного транзистора |
Диапазон входного сигнала |
MCD.230.213K |
0...+50В / 0...1А |
210 В |
0...230 В AC / DC |
MCD.115.213K |
100 В |
0...115 В AC / DC |
|
MCD.024.213K |
18 В |
0...24 В AC / DC |
|
MCD.048.113K |
+42 В |
0...+48 В DC |
|
MCD.024.113K |
+18 В |
0...+24 В DC |
|
MCD.012.113K |
+9 В |
0...+12 В DC |
|
MCD.005.113K |
+3,2 В |
0...+5 В DC |
Технические характеристики
Напряжение постоянного тока на входе |
+48 В, +24 В, +12 В, +5 В DC; |
Напряжение переменного тока на входе |
230 В, 115 В, 24 В AC; |
Номинально значение входного тока |
1,5 мА; |
Колебания частоты изменения входного сигнала |
0…10000 Гц; |
Осуществление коммутации напряжения |
0…+50 В DC; |
Смена состояния открыт/закрыт |
не более 1,5/3 мкс; |
Питания |
Напряжением постоянного тока 12-30 В; |
Минимальное напряжение гальванической развязки вход/выход; |
1500 В |
Допустимый диапазон температур окружающей среды |
от -40 до +70 оС; |
Модуль имеет пружинные клеммы для сечения проводов |
до 2,5 мм2; |
Габариты |
6,0х93,5х63,7 мм; |
