Преобразователь сигнала PSA–02KL.06.55
Преобразователь сигнала PSA–02KL.06.55 представляет собой систему преобразования сигналов, поступаемых от датчика термосопротивления. Этот прибор рассчитан для использования с термометрами сопротивлений типа ТСП и ТСМ, импульсы от которых преобразуются в постоянный ток в интервале значений от 4 мА до 20 мА.
Особенности конструкции
Преобразователь сигнала термосопротивления является одноканальной измерительной системой, реализованной в виде функционально законченного устройства. К входу этого преобразующего узла подключаются термодатчики с применением двух или трехпроводной схемы подключения. Для питания измерительных датчиков используется ток величиной 0,8 мА. На выходе устройства снимается токовый сигнал со значениями в интервале от 4 до 20 мА, который передается по 2-проводной токовой петле.
Конструктивно и функционально преобразователь PSA–02KL.06.55 является прибором аналогового типа. С его помощью осуществляется преобразование величины электросопротивления чувствительных элементов термодатчика, которая меняется при смене температуры в ту или иную сторону. На выходе, после преобразования, получается нормированный импульс постоянного тока. Тип зависимости выходного сигнала от температуры является линейным.
Функционирование преобразователя
С помощью преобразователя PSA–02KL.06.55 можно контролировать температуры в интервале значений от -500С до +2500С. Диапазон величины электросопротивления термодатчиков, соответствующий интервалу контролируемых температур, находится в пределах значений от 80,3 до 194,1 Ом.

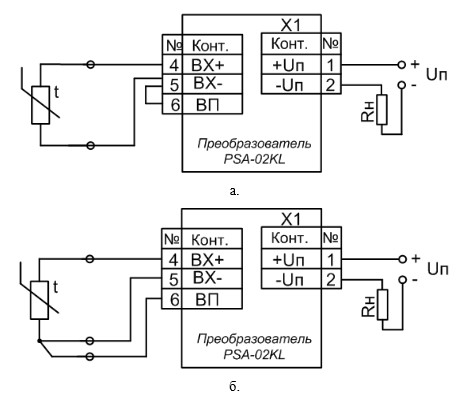

рис. 1 - Схема подключения преобразователя PSA–02KL.06.55
а) датчик термосопротивления с двухпроводной схемой подключения; б) датчик термосопротивления с трехпроводной схемой подключения.
Для установки нижнего и верхнего рабочего предела на функциональной плате преобразователя имеется два регулятора подстрочных резисторов. С их помощью можно определять крайние точки диапазона токового импульса на выходе.
Технические характеристики
|
Схема подключения датчика |
Двух - и трехпроводная |
|
Диапазон температур, доступных датчику |
От минус 50 до плюс 250 градусов |
|
Диапазон выходного сигнала постоянного тока |
От 4 до 20 мА |
|
Ток питания датчика |
0,8 мА |
|
Схема подключения преобразователя |
Токовая петля с двухпроводной схемой |
|
Температура, необходимая для работы устройства |
От минус 40 до плюс 85 градусов по Цельсию |
|
Влажность воздуха, при которой устройство продолжает работать, при плюс 35 градусах |
От 35 до 95 процентов |
|
Температура хранения преобразователя |
От минус 40 до плюс 85 градусов по Цельсию |
|
Габаритные размеры преобразователя (длина, ширина, высота) |
86х63х7,5 |
|
Масса |
Не более 26 граммов |

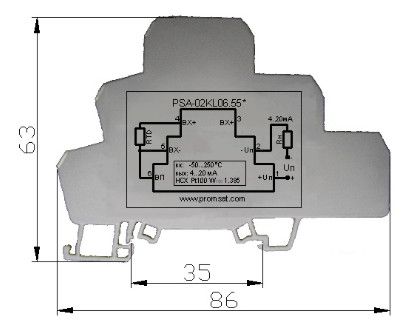

рис. 2 - Габаритные размеры PSA–02KL.06.55
