Устройство Ф5290
* ориентировочная цена, требуется уточнение
Устройство цифровой индикации Ф5290 используемых для определения и последующего контроля, по одной из осей, смещений координат реперных точек деталей механизма вращения. В качестве первичного измерительного преобразователя используется сельсин типа БС-155 А.
Функциональное применение
С помощью устройств Ф5290 можно выполнять индикацию положения подвижных деталей механизмов станков и промышленных машин, в которых они используются в качестве вспомогательных измерительных приспособлений.
Применение приборов цифровой индикации позволит следить за механическими перемещениями металлообрабатывающих станков и установок, что обеспечит возможность регулирования точности обработки металлических заготовок.
Конструкционные особенности
Конструкционно Ф5290 реализован в виде приборного настольного узла с показателем защищенности от внешних факторов на уровне IP43. На лицевой панели устройства располагается индикаторное табло, 8-секционный программный переключатель и светодиодные индикаторы, с помощью которых информируется о режиме автозаписи или восстановлении координат реперных точек.
На тыльной части располагаются коммутационные разъемы, с помощью которых подключается сельсин, внешние исполнительные механизмы, кабеля системы питания и заземления. Опционально может добавляться порт RS-232 для связи цифрового индикатора с ПК.
Для обработки сигнала, поступающего с сельсина, используется схема преобразователя нормирующего типа. Сигналы, формируемые преобразователем, обрабатываются с помощью встроенного микроконтроллера по интегрированному в него алгоритму. Используя полученные сигналы, можно будет формировать команды управления работающими станками и установками. Для взаимосвязи станков и устройства индикации могут устанавливаться дополнительные схемы формирования входного/выходного сигнала.
Технические характеристики
|
Индикация линейных перемещений: |
от -9999999 до +9999999 |
|
Индикация угловых смещений: |
от 0 до 359 град |
|
Показатель преобразования при 1-м обороте ротора измерительного сельсина: |
от 100 до 30 000 ед. |
|
Система питания: |
220 В, 50 Гц |
|
Длительность выхода на рабочий режим: |
не больше 5 мин. |
|
Индикация отсчета: |
от 0 до 1200 rpm |
|
Показатель используемой мощности: |
8 Вт |
|
Степень защищенности: |
IP43 |
|
Габаритные размеры: |
325х315х95 мм |
|
Вес: |
3,5 кг |

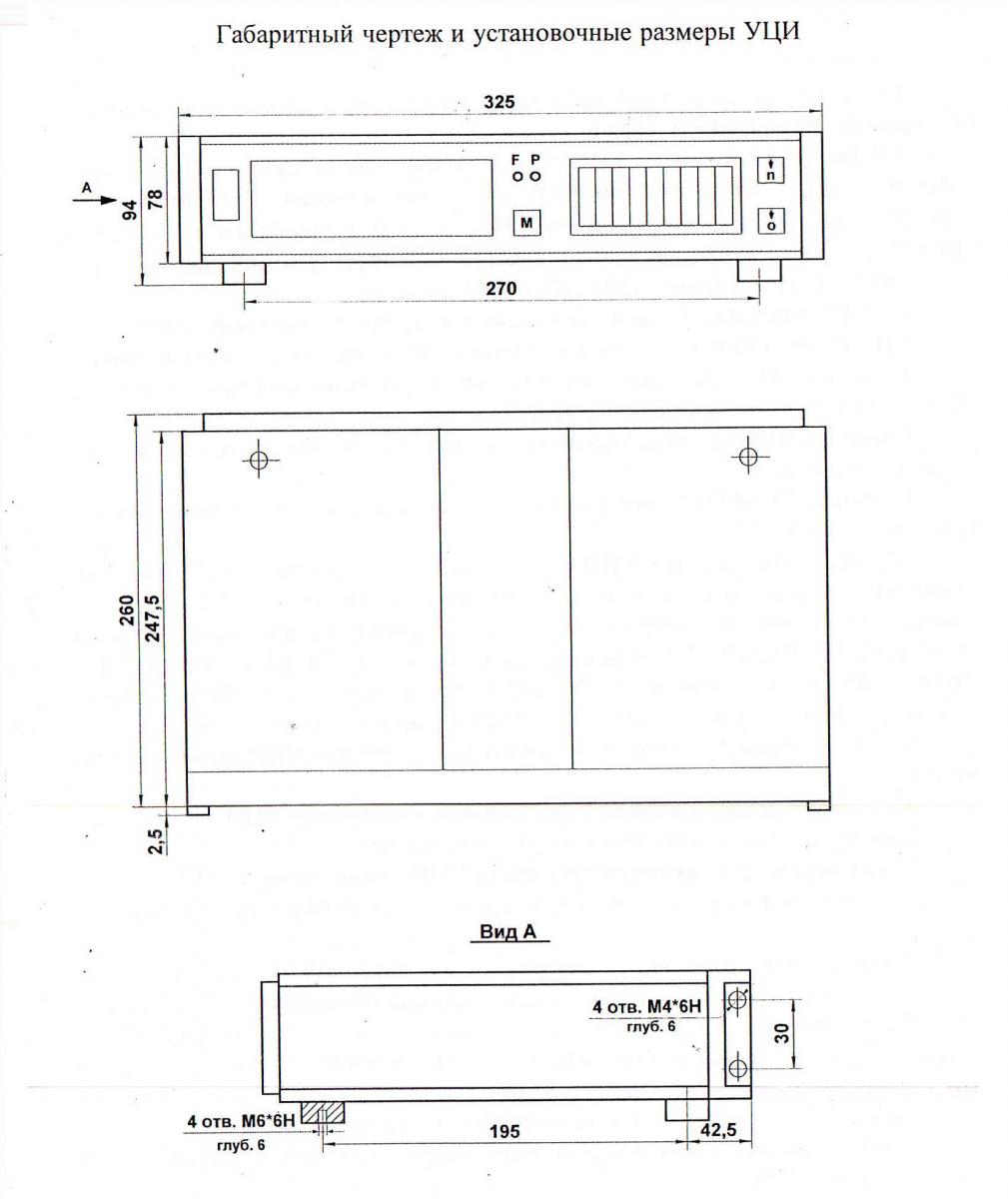

рис. 1 - Габаритные размеры УЦИ
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
