Модуль RIO-DI16
Модуль дискретного ввода RIO-DI16 представляет собой электронный блок, применяемый с целью приема и последующего преобразования сигналов, поступающих с датчиков дискретного типа. В процессе преобразования сигнала на выходе будет получен цифровой сигнал, который может использоваться для управления течением технологических процессов.
Особенности устройства
Модули RIO-DI16 владеют интеллектуальной системой вывода импульсов. Ее отличием является использование для каждого из каналов встроенного процессора, способного выполнять определенный набор функций по обработке сигналов. Функционирование этих процессоров может происходить независимо друг от друга и от центрального контроллера или промышленного компьютера.
Блоки ввода RIO-DI16 реализованы как автономные устройства, информационный обмен с которыми реализован посредством цифрового интерфейса RS 485. Передача импульсов происходит с применением протокола ModBus. Это позволит применять модули в качестве устройств удаленного ввода сигналов в системах сбора и управления информационными данными.
Функциональные возможности
В процессе использования модуля RIO-DI16 он позволит реализовать следующие функции:
- прием и последующее преобразование дискретных сигналов в цифровую форму;
- ввод дискретного сигнала, передаваемого от датчиков с разными типами выходов;
- подсчет количества импульсов с возможностью применений функции стоп, старт, сброс подсчета;
- выдача информации о параметрах сигналов по запросу системы с высшим приоритетом;
- применение модуля в качестве устройства удаленного ввода дискретных импульсов для систем сбора и управления информацией.
Конструкционные особенности
Модули RIO-DI16 реализованы в виде цельных блоков, которые крепятся на стандартной Din-рейке.

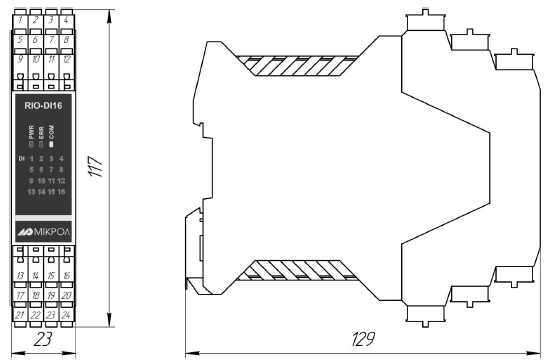

Схема габаритных размеров RIO-DI16
Устройством поддерживается переднее подключение коммутационных кабелей, реализованных через использование витой пары. 16 каналов можно подключить с помощью подпружиненных разъем-клемм.

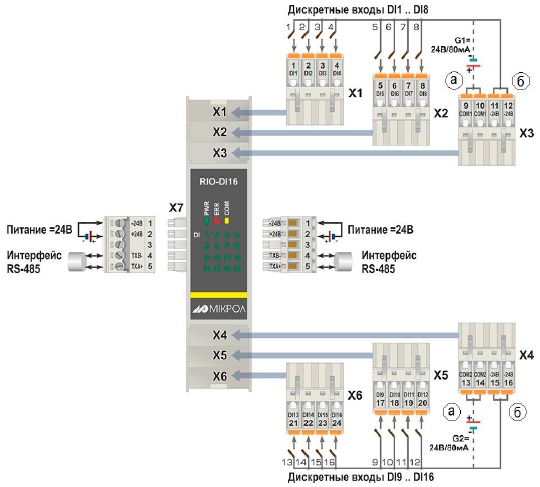

Схема внешних соединений RIO-DI16

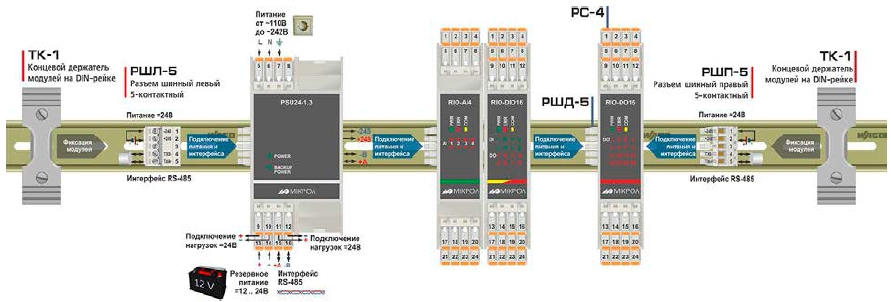

Схема внешних соединений RIO-DI16 с блоком питания и другими модулями
О режимах функционирования и состоянии модуля RIO-DI16 и его каналов ввода будут свидетельствовать светодиодные индикаторы передней панели.
Технические характеристики
|
Значение числа дискретных входов: |
16 |
|
Максимальная сила тока потребления на входе: |
10 мА |
|
Число счетчиков: |
16 |
|
Диапазон величины нестабилизированного напряжения электрического питания: |
12÷36 В |
|
Наибольшее значение силы тока, потребляемого модулем: |
0,15 А |
|
Показатель количества источников питания: |
2 |
|
Величина напряжения электрического питания: |
24 В |
|
Предельная величина силы потребляемого тока: |
40 мА |
|
Вид крепления модуля: |
Рельс DIN36х7,5 |
|
Показатели габаритов: |
11,7х2,3х12,9 см |
|
Величина установочной глубины: |
13 см |
|
Уровень защиты: |
IP20 |
|
Максимальное значение веса: |
180 гр. |
