Блок преобразования БПО-32 предназначен для выполнения процедуры преобразования величины смены сопротивлений резистивных датчиков в унифицированные сигналы тока или напряжения. Блок может осуществлять работу с датчиками (реохорды, термопреобразователи), которые подключаются по 3-проводной схеме. На выходы блока БПО, после преобразования, подаются сигналы в интервалах 0..5 мА, 0..20 мА и 4..20 мА, а также 0..10 В.
Применение
Блоки БПО-32 разработаны с целью применения при формировании систем управления и регулирования технологическими процессами. Они могут применяться в таких промышленных секторах, как энергетика, машиностроение, металлургия. Также эти модули могут входить в измерительные или измерительно-вычислительные комплексы.

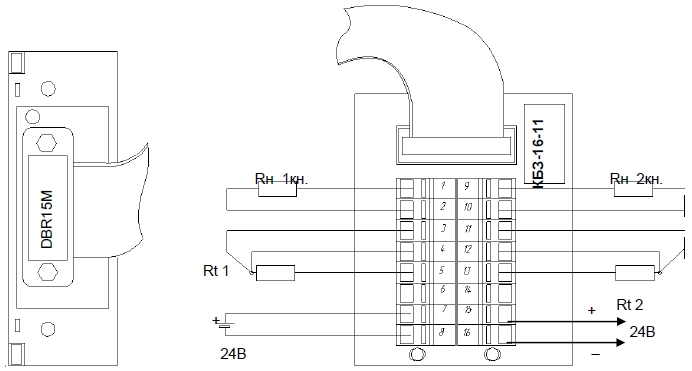

Схема внешних соединений устройства БПО-32
Конструкционные особенности
Блоки преобразования БПО-32 представляют собой блочные устройства, состоящие из 2-х половинок надежного пластикового кожуха. Внутрь корпуса установлена функциональная плата с функциональными элементами. На задней стенке блока имеются монтажные захваты для крепления блока БПО-32 на стандартную DIN-рейку. На передней панели устройства расположен индикатор подачи питания и коммутационный интерфейс. Установка «0» блока осуществляется с помощью потенциометра, доступ к которому реализован через отверстие в лицевой панели.

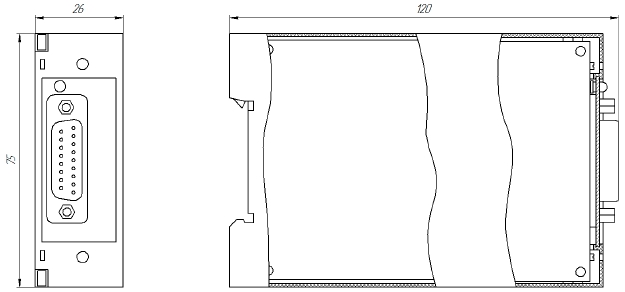

Схема габаритных размеров блока БПО-32
Функционирования
Выбор входного сигнала соответствующего типа реализуется при помощи специальных перемычек, размещенных внутри устройства.
Для питания блока преобразования БПО-32 используется постоянное напряжение величиной 24 В. Внешнее напряжение поступает к устройству на диодный выпрямитель, с которого передается на систему импульсного преобразователя. Именно он и формирует напряжения с требуемыми параметрами, используемое для питания всех функциональных электроцепей прибора.
Технические характеристики
|
Число идентичных каналов с одинаковой настройкой: |
2 |
|
Тип гальванической изоляцию: |
междуканальная, по питанию |
|
Количество проводов в схеме подключения датчиков: |
3 – вход, выход, питание |
|
Сила тока питания датчика с отклонением в 0,5 мА: |
2 мА |
|
Интервал начальных параметров сигнала на входе: |
0÷0,15 кОм |
|
Диапазон изменения параметров входного сигнала: |
2,5÷200 Ом |
|
Показатели выходного сигнала: |
0-5 мА (до 0,2 кОм); 0-20; 4-20 мА (до 0,5 кОм) |
|
Величина основной приведенной погрешности формирования параметров: |
0,25 % |
|
Показатель значения нестабилизированного напряжения питания с отклонением в 16 %: |
24 В |
|
Наибольшее значение силы тока потребления: |
0,09 А |
|
Значения размеров корпуса: |
4,4х9,2х12,3 см |
|
Вид защиты: |
IP30 |
|
Тип крепления: |
Рельс DIN35*7,5 EN50022 |
|
Наибольшее значение веса: |
240 грамм |
Обозначение при заказе
Блок обозначается следующим образом: БПО-32-D-C-W-N-K-T-L, где:
- D – тип датчика термопреобразователя сопротивления (указать: ТСМ, ТСП, Rx – для резистивных датчиков)
- С – условное обозначение номинальной статической характеристики преобразования (например: 50М, 100М, 50П, 100П, 21 гр., 23 гр., R – для резистивных датчиков)
- W – номинальное значение отношения W100 (1,428 и 1,426 для ТСМ, 1,391 и 1,385 для ТСП, WR – для резистивных датчиков)
- N – начальное значение измеряемой температуры: в градусах Цельсия или в Омах
- К – конечное значение измеряемой температуры: в градусах Цельсия или в Омах
- Т – код выходного сигнала:
- 01 - унифицированный 0-5 мА,
- 02 - унифицированный 0-20 мА,
- 03 - унифицированный 4-20 мА,
- 04 - унифицированный 0-10 В (по отдельному заказу).
- L - тип и длина клеммно-блочного соединителя входных и выходных сигналов:
- 0 - КБЗ отсутствует,
- 0,5 - КБЗ-16-11-0,5.
