Блок преобразования сигналов БПТ-21
Блоки преобразования БРГ-21 используется для преобразования сигналов различного типа. Чаще всего это сигналы низкого уровня и термопар, например: ТХА(K), ТХК(L), ТВР, ТПП(S), ТПР(B) которые преобразовуются в сигналы постоянного тока, сила тока должна при этом принадлежать любому из диапазонов: 0-5мА, 0-20мА, 4-20мА или же напряжение должно быть равно значению в промежутке: 0-10В. Также БРГ-21 может помочь при необходимости усилить напряжение низкого уровня на входе. Данный прибор, при необходимости, можно подключить к компьютеру. Используется чаще всего в системах регулирования и управления процессами производства и в измерительно-вычислительных комплексах.

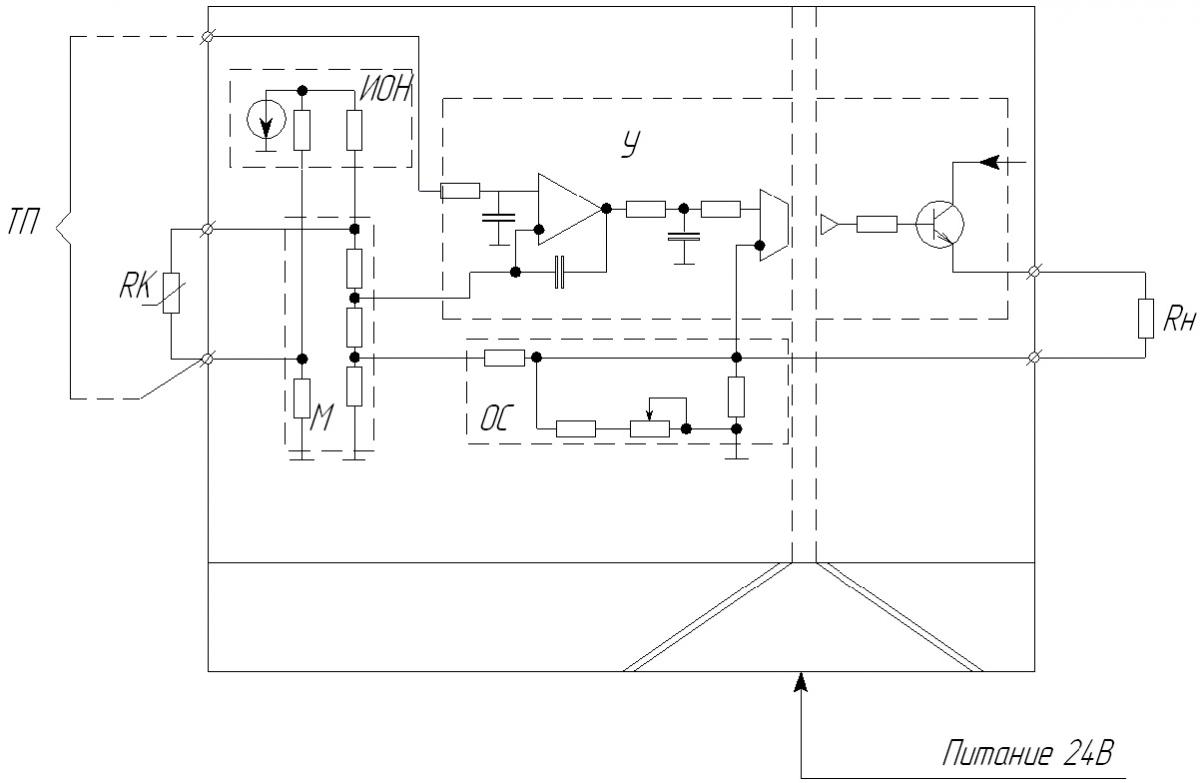

рис. 1 - Блок-схема преобразователя БПТ-21
Для правильного подключения блока, необходимо использовать схему на рис.2, а при подключении термопар можно использовать исключительно термокомпенсационный кабель.

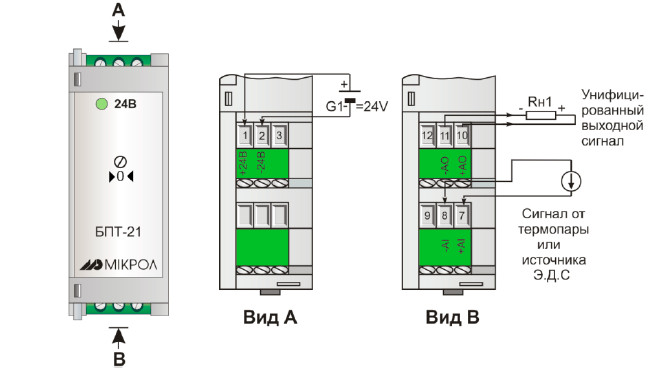

рис. 2 - Схема электрических соеденений БПТ-21
Технические характеристики
- Количество каналов: 1;
- 3-х уровневая гальваническая развязка (вход/выход/питание);
- компенсация термо-ЭДС: свободных концов термопары и подавления нуля входного сигнала;
- датчики температуры: обеспечивающие компенсацию термо-ЭДС свободных концов термопары, установлены на клеммно-блочном соединителе;
- номинальная статическая характеристика преобразования сигналов термопар не линеаризована;
- начальное значение входного сигнала: от 0 до 40 мВ;
- диапазон изменения входного сигнала: от 1 до 100 мВ;
- диапазоны выходного сигнала: 0-5 мА (Rн
- основная приведенная погрешность преобразования: ±0,25%;
- температура окружающей среды: от -40°С до +70°С;
- питание: нестабилизированное 12-30В;
- ток потребления: не более 110 мА;
- уровень защиты корпуса: IP30;
- габаритные размеры:76х26х115 мм;
- вес: 0,13 кг.

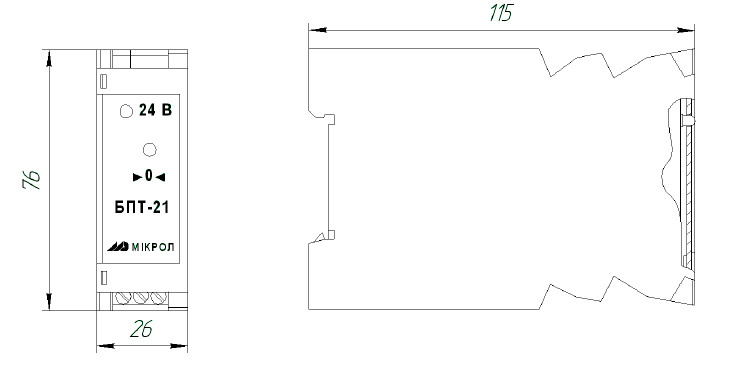

рис. 3 - Габаритные размеры БПT-21
