Преобразователь ПНС-3
Преобразователь ПНС-3 представляет собой преобразователь переменного тока, устанавливаемый в электрических цепях, требующих подачу постоянного тока. С помощью этого прибора можно осуществлять трансформирование переменного тока в одно- или двухполярные постоянные токовые сигналы.
В основном этот преобразователь используется для комплектации систем автоматизации электрифицированных объектов, а также для функционирования систем телемеханизации. ПНС-3 может использоваться как в качестве автономного устройства, так и работать в составе комплексных сетей АСУТП. Основными объектами, где используются эти приборы, является металлургия, энергетика, химическая и прочие промышленные области.
Конструкция и принцип работы
Преобразователь выполнен в виде литого корпусного устройства из ударопрочного пластика. На его задней панели имеются два захвата для монтажа прибора на стандартную DIN-рейку. Коммутационные клеммы для подключения входных и выходных цепей расположены на лицевой панели устройства. Также тут имеются и светодиодные индикаторы, свидетельствующие о наличии питания на преобразователе.
Основными узлами, обеспечивающими функционирование преобразователя, являются входной модуль с гальванической развязкой цепей, усилителя сигнала системы гальванического разделения и модуля преобразования «напряжение↔ток».
К преобразователю поступает переменный ток с сети, который понижается соответствующего типа трансформатором. Далее сигнал подается на выпрямитель и импульсный преобразователь. Импульсный преобразователь обеспечивает также питанием всех рабочих узлов устройства и выполняет гальваническую развязку между схемой преобразования и входным модулем.
Условия для использования
Прибор ПНС-3 предназначен для работы в закрытом помещении со взрывобезопасной средой. Температурный режим в помещении должен соблюдаться в пределах от -400С до +700С. По степени защищенности от проникновения влаги и пыли устройство отвечает уровню IP30.
Технические характеристики
Сигнал на входе: |
переменный ток величиной до 5 А |
Выходной токовый сигнал (1, или 2-полярный) |
до 20 мА |
Показатель погрешности преобразования сигналов: |
не больше 2,5% |
Величина сопротивления между корпусом и рабочими цепями: |
40 МОм |
Выдерживаемая перегрузка по отношению к входному сигналу: |
в 5 раз |
Максимально выдерживаемое время перегрузки: |
до 5 сек |
Используемое напряжение питания: |
~220 В =24 В |
Потребляемая мощность и ток: -при ~220 В: -при =24 В |
5 ВА 120 мА |
Габаритные размеры: |
65х100х110 мм |
Вес устройства: |
500 г |

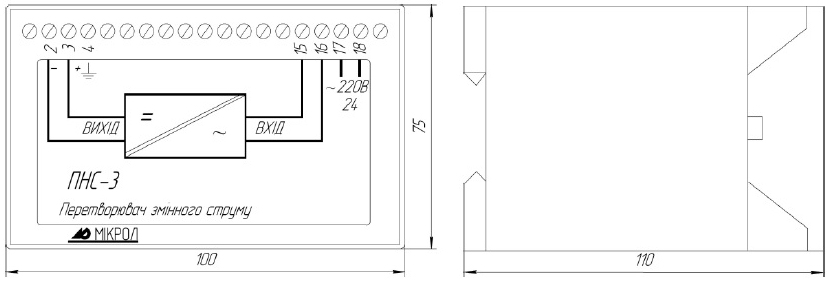

Схема габаритных размеров и внешних соединений ПНС-3
Обозначения при заказе
В зависимости от задач, преобразователь ПНС-3 имеет несколько модификаций: ПНС-N-AA-B-U,
где:
AA – код входного сигнала:
- в диапазоне от 0 до 1 А;
- в диапазоне от 0 до 2,5 А;
- в диапазоне от 0 до 5 А;
B – код выходного сигнала
- в диапазоне от -10 до 10В;
- в диапазоне от -20 до 20мА;
- в диапазоне от -5 до 5 мА;
- от 0 до 10В;
- 4-20мА;
- 0-20мА;
- 0-5мА;
U – питание, где 220 – обозначает 220В переменного тока и, соответственно, 24 – 24В постоянного тока.
Пример заказа: ПНС-3-01-3-220
