Модуль вывода RIO-AO6 является устройством аналогового ввода и предназначен для формирования управляющих сигналов аналогового типа. Формирование сигналов осуществляется по командам, передаваемым контроллером или промышленным компьютером.

Благодаря использованию этих блоков вывода можно формировать распределительные системы управления и контроля технологическими процессами на разных производствах.

Функциональные возможности

Использование модулей ввода RIO-AO6 позволит реализовать следующий спектр функций:

• преобразование импульсов цифровой формы в аналоговую;
• выполнение процедур по обработке поступаемого импульса;
• выдача параметров сигнала по запросу системы с высшим приоритетом;
• перевод выходов в безопасное состояние при подаче напряжения и при возникновении аварийных ситуаций;
• корректировка скорости выходных сигналов;
• применение модуля в качестве блока удаленного управления сигнализацией, блокировкой и защитой технологического оборудования
• использование устройства в качестве удаленного модуля ввода информации.

Особенности модуля

Модуль RIO-AO6 используют в своей структуре интеллектуальную систему вывода, в которой на каждый канал имеется микропроцессор, независимо выполняющий свои функции и задачи по обработке информационных сигналов.

Связь устройства с внешними приборами осуществляется с помощью интерфейса RS485, используя протокол ModBusRTU.

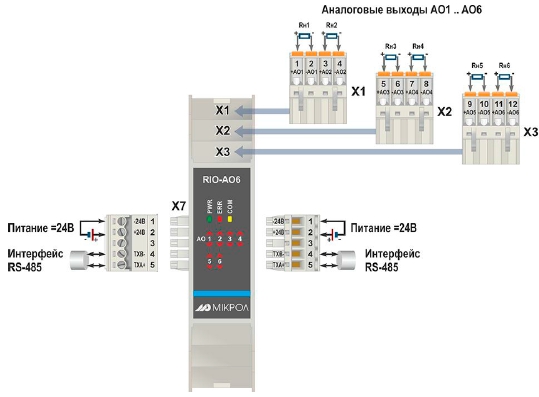

Схема внешних соединений. Нумерация клемм и сигналы модуля аналогового вывода

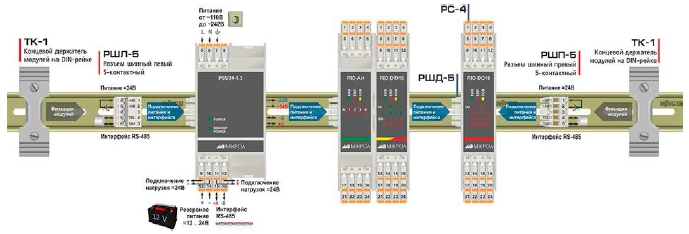

Схема внешних соединений RIO-AO6 с блоком питания и другими модулями

Конструкционное исполнение

Модуль RIO-AO6 выполнен в виде блочного устройства с передним подключением коммутационных проводников в виде витой пары. Общее число используемых каналов вывода составляет 6 единиц. О функционировании устройства свидетельствуют сигнальные светодиоды, расположенные на передней панели. Они указывают на режимы работы и на достижение уставок максимального и минимального значения.

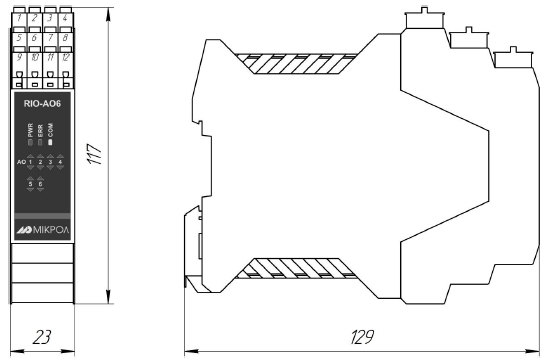

Схема габаритных размеров модуля RIO-AO6

Технические характеристики
