Гидрораспределитель ВЕ6, ВЕ10 служит для изменения направления потока рабочей жидкости в системах гидравлики. Также эти распределители могут использоваться при необходимости пуска или остановки потока жидкости. В данных гидрораспределителях может использоваться различный вид управления: гидравлический, ручной, механический и другие. Также ВЕ6, ВЕ10 могут использовать различные схемы для распределения жидкости.
Конструкция

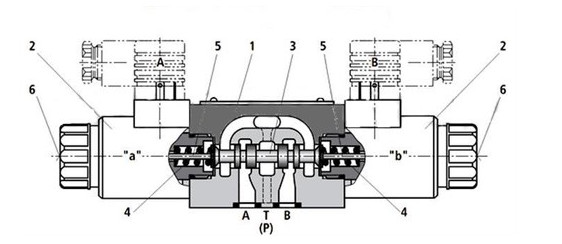

рис.1 - Конструкция гидрораспределителей ВЕ6 с двусторонним электромагнитным управлением
ВЕ6 (по рис. 1) содержит:
- корпус;
- электромагнит;
- золотник;
- возвратная пружина;
- толкатель;
- ручное дублирование.

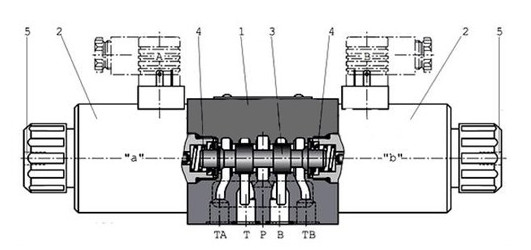

рис. 2 - Конструкция ВЕ10
ВЕ10 состоит из (рис. 2):
- корпус;
- электромагнит;
- золотник;
- возвратная пружина (1 или 2);
- толкатель.
Технические характеристики
|
Наименование параметра |
ВЕ6 |
ВЕ10 |
|
1 . Условный проход, мм |
6 |
10 |
|
2. Давление на входе, МПа (кгс/см2) |
||
|
32 (320) |
32 (320) |
|
32 (320) |
32 (320) |
|
0 |
0 |
|
3. Максимально допустимое давление на сливе, МПа (кгс/см2) |
6 (60) |
15 (150) |
|
4. Расход рабочей жидкости, л/мин.: номинальные (для линий Р—>А (В)): |
||
|
12,5 |
20 |
|
16 |
32 |
|
Для других схем |
32 |
|
|
5. Максимальная продолжительность включения при номинальных значениях давления и расходов, мин. не более |
10 |
10 |
|
6. Время срабатывания при номинальных значениях давления и расходов, с. не более: |
||
|
для гидрораспределителей з электромагнитным управлением: |
||
|
с магнитами переменного тока: |
||
|
0,03 |
0,02 |
|
0,02 |
0,02 |
|
с магнитами постоянного тока: |
||
|
0,04 |
0,06 |
|
0,02 |
0,04 |
|
7. Максимальное количество включений гидрораспределителей з электромагнитным управлением за час: |
||
|
7200
|
7200
|
|
15000 |
15000 |
