Гидрораспределитель РММ 6.3-44-УХЛ1 (распределитель механический мускульный) стыкового (или трубного) монтажа четырехлинейные предназначены для управления движением рабочих органов станков и других машин.

Работа

при неподвижной рукоятке коммутация линий гидрораспределителя соответствует положению «0»;
при перемещении рукоятки в позицию «а» коммутация линий гидрораспределителя соответствует положению «а»;
при перемещении рукоятки в позицию «b» коммутация линий гидрораспределителя соответствует положению «b».

Условия эксплуатации

положение при эксплуатации – любое;
рабочая жидкость – минеральное масло;
номинальная тонкость фильтрации – 25 мкм.

Технические характеристики
Условный проход (Ду)	6 мм
Управление	ручное
Схема распределения потока	44
Внутренняя герметичность (максимальные внутренние утечки по каждой линии при номинальном давлении)	100 см³/мин
Ход управления	18° ± 1°
Сила управления (без давления на сливе)	45 Н
Установка положения золотника	пружинный возврат
Вид монтажа	стыковой

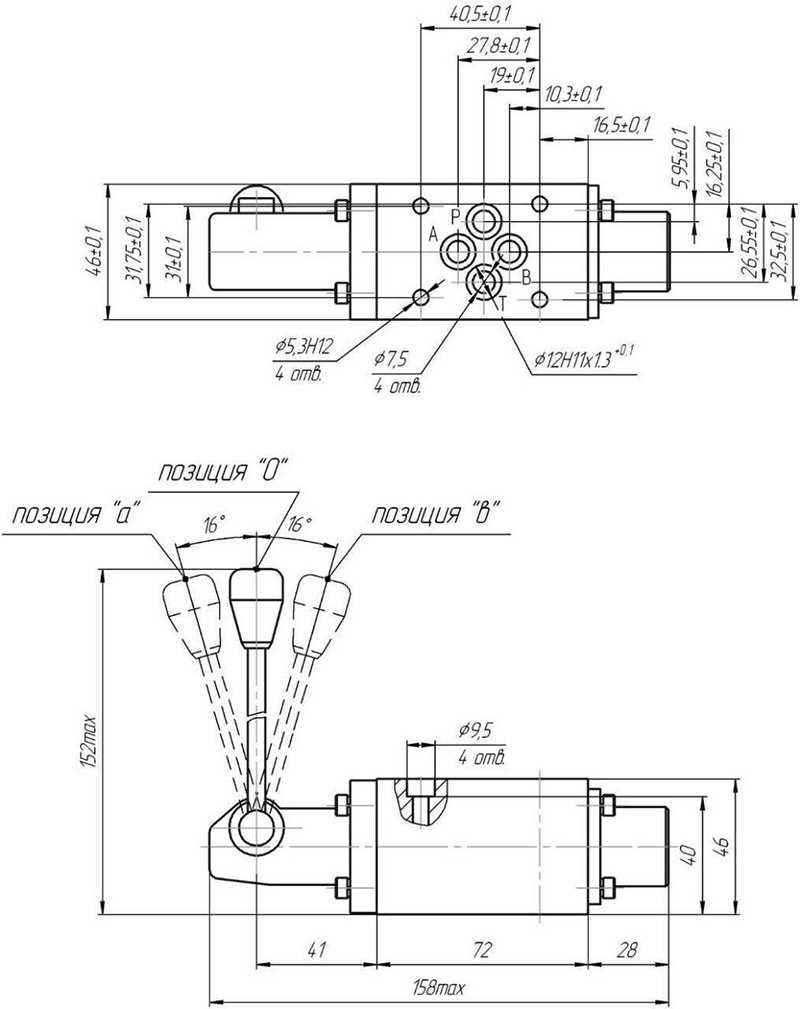

"Габаритные размеры гидрораспределителя"

Рис.1 Габаритные размеры гидрораспределителя
