Распределитель РЭС 4.3-20-1
Распределители РЭС4.3-20-1 служит для распределения потоков рабочей жидкости в определенные моменты, которые определяются электромагнитной системой управления функционированием распределителя.
Область применения
Распределители РЭС4.3-20-1 успешно используются в составе систем управления гидравлическим судовым оборудованием, а также в составе силовых гидростанций и в гибридных силовых установках.
Особенности конструкции
Распределители выполнены в виде устройств, корпус которых производится из прочного металлического сплава, что позволяет обеспечить требуемые показатели надежности, уменьшив, при этом, вес гидравлического узла. Остальные рабочие детали, располагаемые внутри корпуса, производятся из стали, устойчивой к среде рабочей жидкости.
Для управления процессом распределения жидкостями используется электромагнитная система, работающая от постоянного тока с напряжением U=27 В.
Эксплуатационные условия
В качестве рабочих жидкостей, используемых в распределителях РЭС4.3-20-1, могут применяться гидравлические жидкости или масло типа АУП, ПГВ или МГЕ-10 А. Температурный режим для первых двух жидкостей может находиться в пределах -100С…+650С, а для МГЕ-жидкости в пределах -300С…+650С. Температурный режим воздушной среды, в которой эксплуатируется распределитель, может варьироваться от -400С до +500С.
Технические характеристики
|
Величина показателя условного прохода: |
1,6 см |
|
Наибольшая величина входного рабочего давления: |
не больше 25,0 кгс/см2 |
|
Наименьший показатель эксплуатационного давления: |
2,0 кгс/ см2 |
|
Значение напора на сливе: |
1,32 10-3 м3 |
|
Длительность срабатывания при величине давления Р=250 кгс/см2 и температуре Т=25ºС: |
0,2 сек |
|
Максимальный показатель утеки рабочей жидкости при включенном и отключенном электромагните: |
2·10-6 см3/мин; 10-5 см3/мин; |
|
Величина напряжения электромагнита: |
27 В |
|
Тип тока: |
Постоянный |
|
Тип рабочего цикла электромагнита: |
Длительный |
|
Наибольшая величина усилия нажатия на кнопку ручного управления: |
0,2 кН |
|
Рабочий температурный интервал используемых жидкостей: |
|
|
-МГЕ-10А: |
от -40 до + 50ºС |
|
-АУП: |
от -30 до +65ºС |
|
-ПГВ: |
от -10 до +65ºС |
|
Показатель веса: |
4,8 кг |
|
Показатели габаритов: |
20,2х14,4х14,7 см |

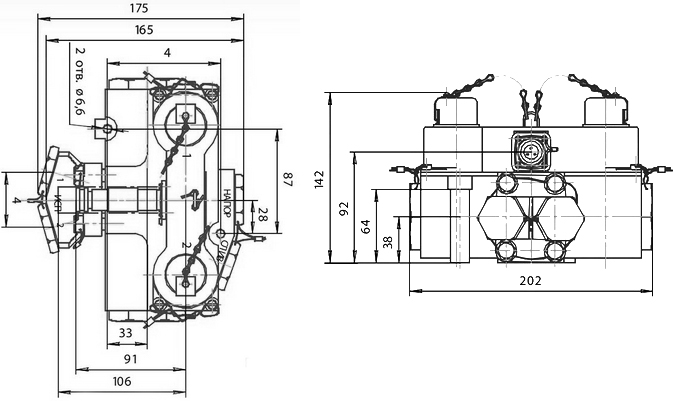

Габаритные размеры распределителя РЭС4.3-201
