Гидрораспределители РММ-64А 20-УХЛ1 предназначен для управления потоками гидравлических жидкостей в гидросистемах различного назначения.

Область применения

Гидрораспеределитель широко используется в системах гидравлического управления промышленным оборудованием.

Технические характеристики
Параметры	Значения
Условный проход, мм	10
Давление на входе, номинальное, МПа (кгс/см2)	32 (320)
Давление на выходе (сливе), максимальное, МПа (кгс/см2)	16 (160)
Расход рабочей жидкости л/мин, номинальный:
для схем: 14,24,54,64,64А,94,573,573Е,15,55,65,65А	25
для остальных схем	40
максимальный (в зависимости от исполнения по схеме распределения потока), не более	80
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более
для схем: 64,64А,65,65А,573А,573Е	200
для остальных схем	150
Ход управления, градус	21 ± 1
Сила управления (без давления на сливе), Н	50
Номинальная тонкость фильтрации, мкм	25
Масса, кг	4,4
Аналог	ВММ10.64

Особенности

Распределители РММ-64А 20-УХЛ1владеют условным проходом 10 мм и рассчитаны на рабочее давление на входе в устройство 32 МПа. Величина давления на сливе распределителя составляет 16 МП. В процессе работы устройств РММ величина расхода масла составляет 40 л/мин, а максимально возможный его расход не превышает 80 л/мин. Для управления распределительной системой потребуется приложить к приводу механическое усилие величиной 50 Н. Угол регулирования механизма распределения находится в пределах до 21º.

Условия эксплуатации

положение при эксплуатации – любое;
рабочая жидкость – минеральное масло;
номинальная тонкость фильтрации – 25 мкм.

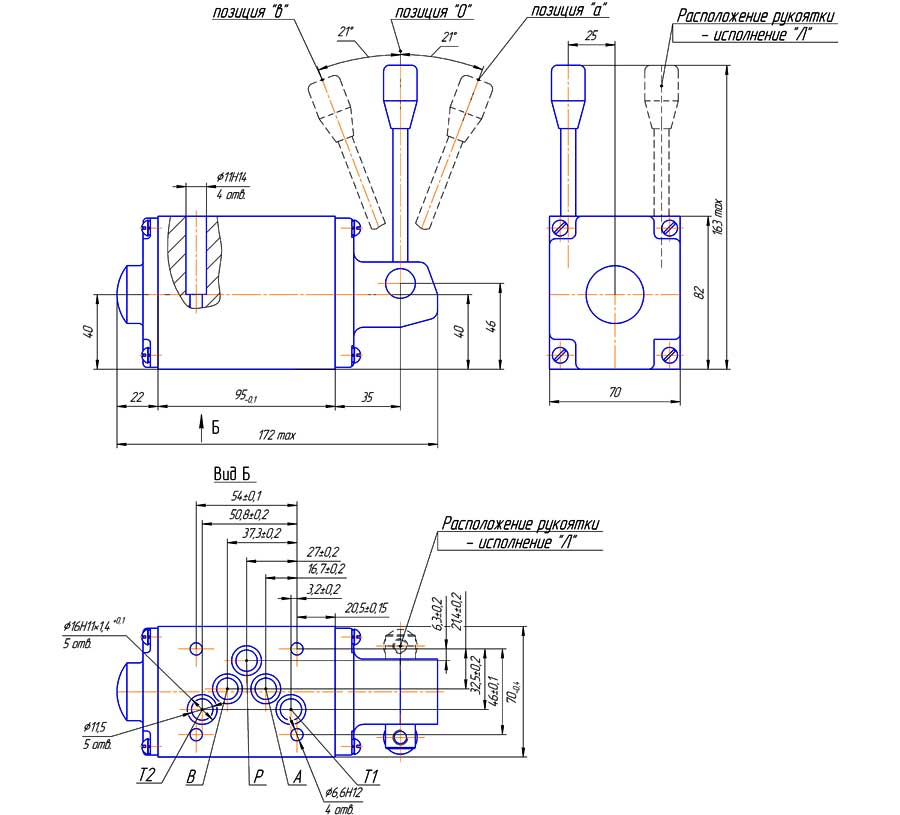

"Габаритные размеры гидрораспеределителя"

Рис.1 Габаритные размеры гидрораспеределителя
