Гидрораспределители ГРС 10.2Р-007 предназначен для изменения направления или пуска и остановки потока рабочей жидкости в гидросистемах. Величина условного прохода всех модификаций составляет 10 мм. Устройство работает при номинальном давлении в пределах 2-25 МПа.
Назначение
Остановка/пуск/изменение направления потока рабочей жидкости в гидравлической системе во время работы технологического оборудования. ГРС 10.2Р-007 используется в различных отраслях промышленности, является универсальным при выполнении задач управления исполнительными механизмами.
| Гидрораспределитель ГРС 10.2Р-007 | ГРС 10.2Р |
| Условный проход Ду, мм | 10 |
| Расход рабочей жидкости, л/мин | 63 |
|
Давление на входе, МПа (кгс/см2) |
25 (250) |
|
Давление на сливе, МПа (кгс/см2),не более |
2 (20) |
|
Усилие по оси золотника, кгс, не более |
20 |
| Ход рукоятки, градус | 16±1 |
| Количество секций | 2…13 |
Устройство и работа
Секционный гидрораспределитель ГРС 10.2Р-007 конструктивно представляет собой набранное из 2÷13 секций устройство (среди них в зависимости от модификации имеются рабочие, напорные и секции слива).
Принцип работы агрегата основан на том, что при размещении золотников в нейтральном положении будет обеспечено соединение насоса с ёмкостью, в которой находится рабочая жидкость. При этом при перемещении его в одну из рабочих позиций происходит открытие канала для подачи потока под давлением с одновременным закрытием канала перелива.

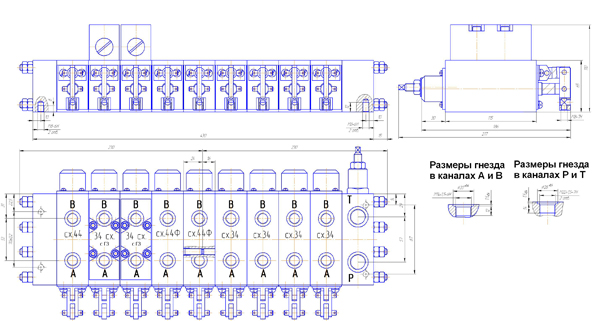

Рис.1 Габаритные и установочные размеры гидрораспределителя ГРС 10.2Р-007
