Гидрораспределитель РЕХ 16.3-АЛ4-44 Г24-УХЛ3 с электрогидравлическим управлением с пружинным возвратом. Распределитель управления (пилот) - с двумя электромагнитами (трехпозиционный) с условным проходом 6 мм.

Подвод потока управления от основного потока, слив - соединен с основным сливом.

Гидрораспределитель РЕХ16.3-АЛ4-44 Г24-* может быть укомплектован следующими электрическими разъемами:

УХЛ3 - штепсельный разъем, разъем типа «станочный» (с заземлением);
УХЛ2 - штекерный разъем лепестковый, разъем типа «автомобильный»;
УХЛ1 - штекерный разъем «ШР».

Гидрораспределители с электрогидравлическим управлением типа РЕХ 16 стыкового монтажа четырехлинейные предназначены для управления движением рабочих органов станков и других машин.

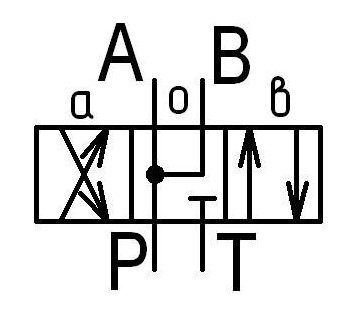

"Схема принципиальная"

Рис.1 Схема принципиальная

Технические характеристики
Условный проход (Ду)	16 мм
Управление	электрогидравлическое (РЕХ)
Схема распределения потока	44
Внутренняя герметичность (максимальные внутренние утечки по каждой линии при номинальном давлении)	300 см³/мин
Вид монтажа	стыковой

Работа

при выключенных электромагнитах каналы A, B, P, T заперты;
при включении одного из электромагнитов линия подвода «P» соединяется с линей канала «А», а линия канала «В» соединяется с линией слива «T»;
при включении другого электромагнита линия подвода «P» соединяется с линей канала «В», а линия канала «А» соединяется с линией слива «T».

Условия эксплуатации

положение при эксплуатации – любое;
рабочая жидкость – минеральное масло;
номинальная тонкость фильтрации – 25 мкм.

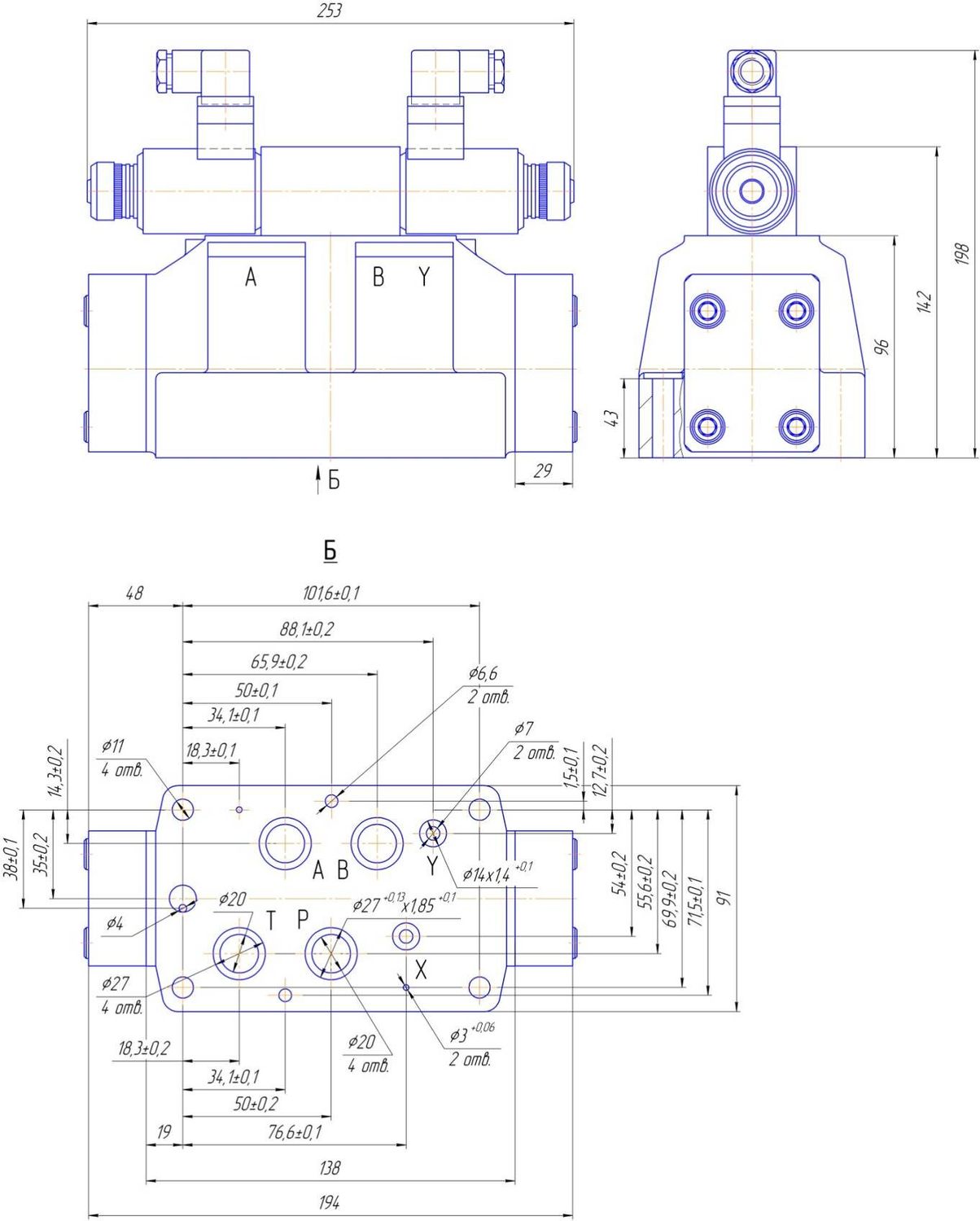

"Габаритные размеры"

Рис.1 Габаритные размеры
