Гидрораспределитель с механическим управлением от ролика РМР 10.3 - это механическое устройство, которое применяется для управления рабочим потоком жидкости и ее давлением в различных исполнительных механизмах. Работа данного гидрораспределителя основана на использовании минерального масла с приблизительной вязкостью 400 мм2/с.
Гидрораспределитель РМР 10.3 отличается от других гидрораспределителей наличием ролика, который позволяет приводить в действие этот механизм.

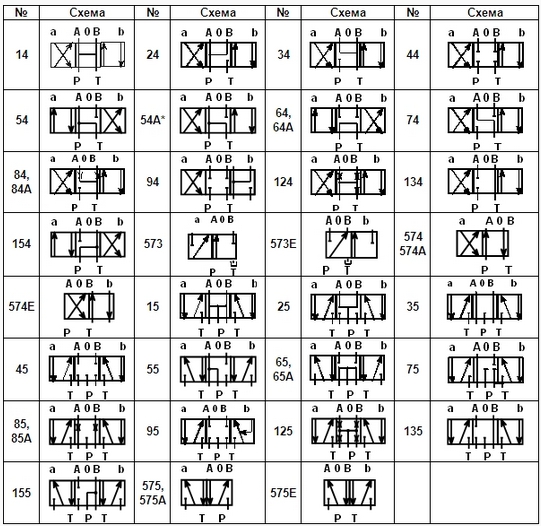

Рис.1 - схема распределения потока рабочей жидкости РМР 10.3
Технические характеристики
|
Параметр |
Значение параметра |
|
Условный проход, мм |
10 |
|
Давление на входе, номинальное, МПа (кгс/см2) |
32 (320) |
|
Давление на выходе (сливе), максимальное, МПа (кгс/см2) |
16 (60) |
|
Расход рабочей жидкости л/мин, номинальный: |
|
|
для схем: 14 ,24, 34, 44, 54, 74, 84, 84А, 124, 134, 154 |
25 |
|
для схем: 64, 64А |
40 |
|
максимальный (в зависимости от исполнения по схеме распределения потока), не более |
80 |
|
Внутренняя герметичность (максимальные внутренние утечки по каждой линии), см3/мин, не более: |
|
|
для схем 64, 64А |
200 |
|
для остальных схем |
150 |
|
Ход управления, градус |
3,2 ± 0,2 |
|
Сила управления (без давления на сливе), Н |
160 |
|
Условия эксплуатации: |
|
|
положение при работе |
любое |
|
Рабочая жидкость |
минеральное масло |
|
Номинальная тонкость фильтрации, мкм |
25 |
|
Масса, кг, не более |
4,0 |

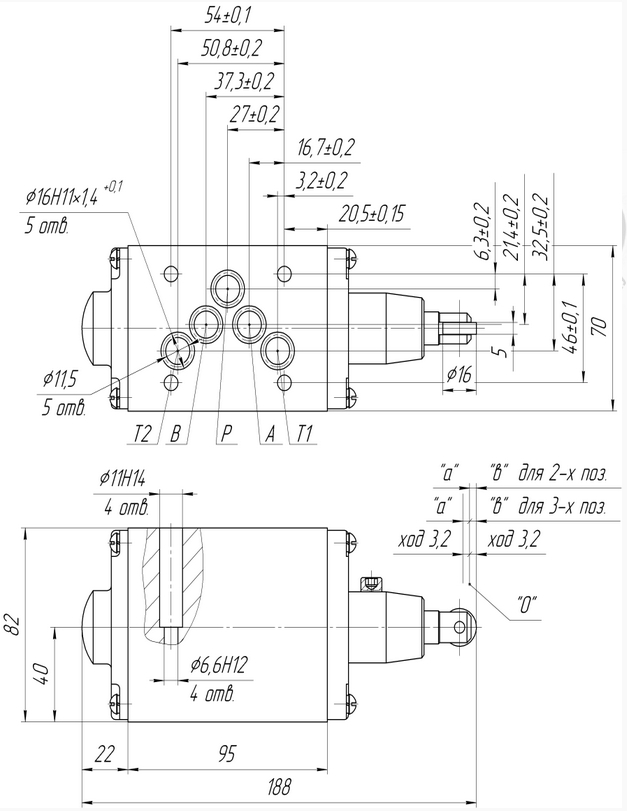

Рис.2 - схема габаритных и установочных размеров гидрораспределителя с механическим управлением РМР 10.3

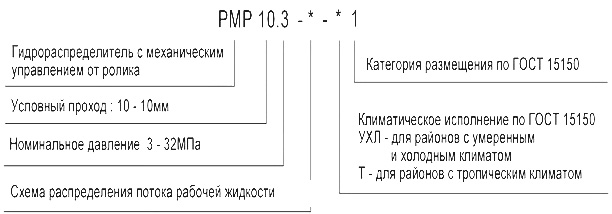

Обозначение при заказе
