Гидрораспределитель Р203, Р323
Гидрораспределители золотниковые четырехлинейные Р203, Р323 предназначены для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах.
Технические характеристики
Наименование параметров |
Норма для типоразмера |
|||||
Р203 |
Р323 |
|||||
Условный проход, мм |
20 |
32 |
||||
Давление на входе, МПа (кгс/см2): |
номинальное |
32 (320) |
||||
максимальное |
35 (350) |
|||||
минимальное |
0 |
|||||
Максимальное давление на выходе (сливное) основного золотника (кгс/см2): |
с независимым сливом из пилота управления |
32 (320) |
||||
со сливом из пилота, объединенным с общим сливом |
15 (150) |
|||||
Давление управления, МПа (кгс/см2): |
минимальное |
1,4 (14) |
||||
максимальное |
25 (250) |
|||||
Максимальное число срабатываний в час |
7200 |
|||||
Масса (без рабочей жидкости), кг, не более: |
для гидрораспределителей с ручным управлением |
14,4 |
50,4 |
|||
для гидрораспределителей с гидравлическим управлением |
18,1 |
50,8 |
||||
для гидрораспределителей с электрогидравлическим управлением |
23,3 |
56 |

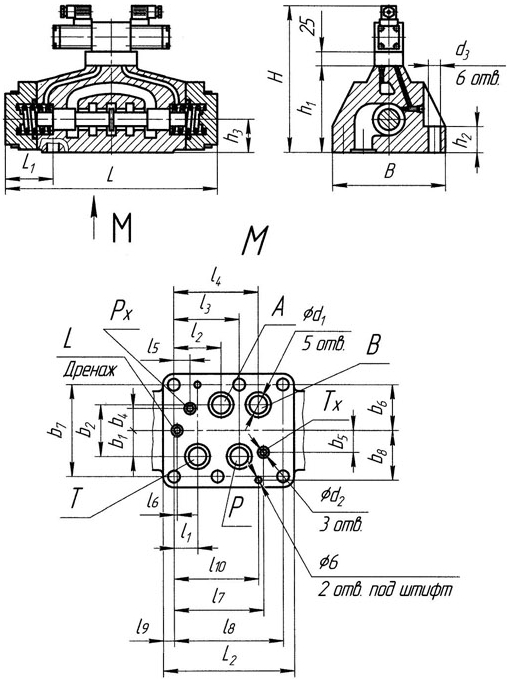

Рис.1 - габаритные размеры гидрораспределителей Р203, Р323
Модель |
Параметр |
|||||||||||||||||||||||||||
B |
H |
L |
L1 |
L2 |
h1 |
h2 |
h2 |
d1 |
d2 |
d3 |
l1 |
l2 |
l3 |
l4 |
l5 |
l6 |
l7 |
l8 |
l9 |
l10 |
b1 |
b2 |
b3 |
b4 |
b5 |
b6 |
b7 |
|
Р203 |
114 |
220 |
360 |
53 |
152 |
110 |
40 |
45 |
21 |
8 |
13 |
29,5 |
53,20 |
77 |
100,8 |
17,5 |
5,6 |
112,7 |
130 |
11 |
94,5 |
28,5 |
57 |
27 |
27 |
46 |
92 |
50,8 |
Р323 |
197 |
255 |
375 |
73 |
229 |
156 |
45 |
60 |
31 |
11 |
21 |
41,3 |
82,5 |
114,3 |
147,6 |
41,3 |
0 |
168,3 |
190,5 |
19 |
147,6 |
44,5 |
89 |
51 |
35 |
79,5 |
159 |
79,5 |
Обозначение при заказе
Х З Х 3 - Х Х Х - Х Х Х Х - УХЛ4, где:
- Х:
- 1 - пилот ВЕ6;
- 2 - пилот ВЕ10.
- Р - гидрораспределитель золотниковый;
- Х - условный проход: 20 мм; 32 мм;
- 3 - давление на входе: 32 МПа;
- Х - способ установки золотника:
- А - пружинный возврат (для гидрораспределителей 4/2, 4/3);
- Б - гидравлический возврат (для гидрораспределителей 4/2).
- Х - вид управления:
- Л - электрогидравлический с двумя электромагнитами с пружинным возвратом золотника пилота (для гидрораспределителей 4/3);
- Ж - электрогидравлическое с двумя электромагнитами с фиксацией золотника пилота (для гидрораспределителей 4/2);
- Е - электрогидравлическое с одним электромагнитом с пружинным возвратом золотника пилота (для гидрораспределителей 4/5, 5/2);
- И - гидравлическое.
- Х - присоединение потока управления:
- 1 - подвод от независимого потока, слив независимый;
- 2 - подвод от независимого потока, слив соединен с общим сливом;
- 3 - подвод от основного потока, слив независимый;
- 4 - подвод от основного потока, слив соединен с общим сливом.
- Х - схема распределения потока: 14, 24, 34, 44, 54, 64, 84, 94, 574, 574А, 574Б.
- Х - регулирование времени срабатывания:
- не указывается - без регулировки времени срабатывания;
- Р - регулирование времени срабатывания дроссельной плитой на подводе.
- Х - параметры электромагнита:
- В - переменный ток напряжением 110, 220 В, 50 Гц;
- Г - постоянный ток напряжением - 24 В.
- Х - подсоединение электромагнита:
- не обозначается - без штепсельного разъема;
- М - подсоединение электрокабеля через штепсельный разъем.
- УХЛ4 - климатическое исполнение и категория размещения по ГОСТ 15100-69.
