Распределитель 577-99.3032-01
Распределитель 577-99.3032-01 служит для обеспечивания управления процессами перекачивания рабочих жидкостей (масло, ПГВ-жидкость) к полостям гидроприводов, обеспечивающих функционирование систем промышленной гидравлики.
Особенности и работа распределителя
Распределитель 577-99.3032-01 представляет собой 3-ходовой 2-позиционный гидравлический узел, поддерживающий электромагнитное и ручное управление. Он включает в свой состав распределительную систему, в которую вставлен электромагнит двойного действия. В распределительной системе расположены седла, которые уплотнены за счет установки колец из фторопласта. Золотник, который пропускает жидкость, закреплен в седлах и также уплотнен с помощью фторопласта.
При подаче на электромагнит напряжения, золотник переходит в крайнее положение, открывая доступ жидкости к каналу, который ведет к гидравлическому агрегату. Если напряжение снимается, то золотник возвращается в свое положение и запирает канал передачи жидкости на распределитель, но параллельно открывает проход в сливной бак.
Условия эксплуатации
Распределители 577-99.3032-01 производятся в климатическом исполнении М с категорией рабочего расположения 2. Это предусматривает эксплуатацию этих устройств в закрытых помещениях со взрывобезопасной средой.
Для эффективной работы распределителя должны придерживаться условия, которые ставятся как к внешней среде, так и к рабочей жидкости. Температура среды должна поддерживаться в диапазоне значений от -400С до +500С. Влажность воздуха может быть 98% при условии отсутствия выпадения конденсата.
Рабочая жидкость, используемая в распределителе 577-99.3032-01, может иметь температуру от -300С до +780С. Показатель тонкости фильтрации масла или ПГВ-жидкости должен быть на уровне 12…16 мкм.
Технические характеристики
Рабочие жидкости, которые можно использовать |
ПГВ-жидкость масло АУП масло МГЕ 10А |
Показатель рабочего давления, МПа |
20.4 |
Допустимый расход рабочей жидкости, м³/сек |
0.416х10-3 |
Потери рабочего давления в распределителе при температуре +25 0С ±10 0C при максимальном расходе, МПа, не более |
0.880 |
Тип используемого тока |
постоянный |
Величина напряжения, В |
27+/-2.7 |
Значение силы тока, потребляемой электромагнитом при температуре +20 0C и напряжении 27+/-2.7 В, А |
15 |
Время включения распределителя, сек |
0.5 |
Режим функционирования электромагнита |
кратковременный |
Электрическая схема распределителя

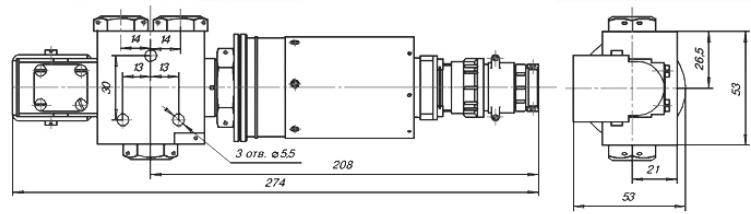

Габаритные размеры распределителя
Комплектация
- Распределитель АЕИУ.306112.004-01.
- Комплект запчастей и специального инструмента: 7 колец, 2 защитных кольца, 1 оправка на заказ.
- Комплект резиновых уплотнительных колец под присоединительную арматуру - 3 кольца.
- Инструкция по эксплуатации (1 экземпляр на объект), паспорт.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
