Гидрораспределитель РЕ 6.3-573 Г12-УХЛ2 стыкового монтажа четырехлинейные предназначены для управления движением рабочих органов станков или других машин.
Условия эксплуатации
- положение при эксплуатации – любое;
- рабочая жидкость – минеральное масло;
- номинальная тонкость фильтрации – 25 мкм.
Рис.1 Схема подключения гидрораспределителя РЕ 6,3-573 Г12-УХЛ2
| Условный проход (Ду) | 6 мм |
| Управление | электромагнитное |
| Схема распределения потока | 573 |
| Внутренняя герметичность (максимальные внутренние утечки по каждой линии при номинальном давлении) | 120 см3/мин |
| Вид монтажа | стыковой |
Работа
- при обесточенных магнитах коммутация линий гидрораспределителя соответствует положению «0»;
- при включении электромагнита со стороны отверстия «А» коммутация линий гидрораспределителя соответствует положению «а»;
- при включении электромагнита со стороны отверстия «В» коммутация линий гидрораспределителя соответствует положению «b».

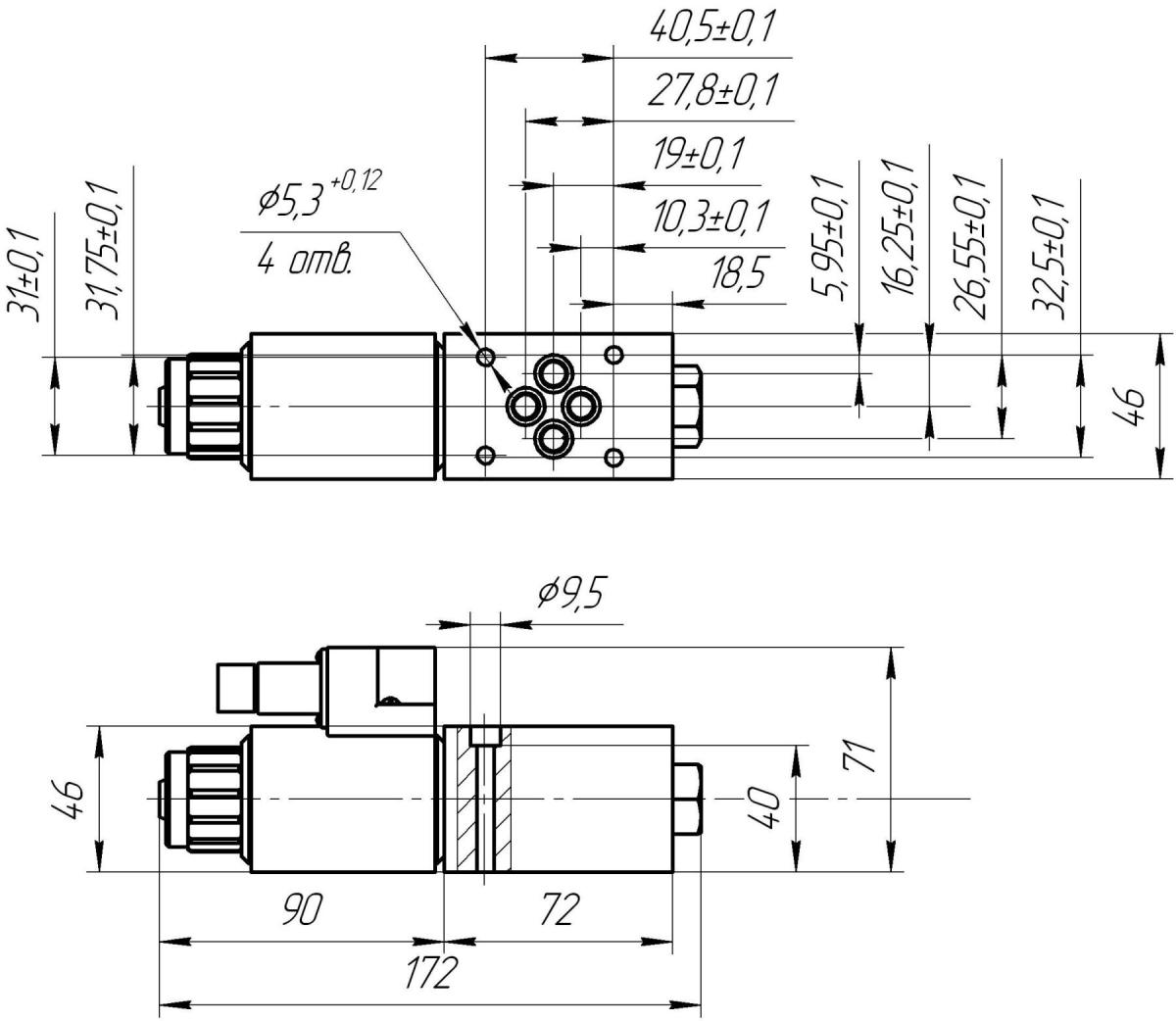

Рис.2 Схема габаритных размеров гидрораспределителя РЕ 6,3-573 Г12-УХЛ2
Гидрораспределитель РЕ 6.3-573 Г12-УХЛ2
Артикул:
7165
Цена по запросу
