Гидрораспределитель ГЕС 6.3П
Гидрораспределитель ГЕС 6.3П секционный четырёхлинейный с электромагнитным управлением предназначен для пуска, изменения направления и остановки потока рабочей жидкости в гидросистемах.
Технические характеристики
|
Параметр |
Значение параметра |
|
Условный проход Ду, мм |
6 |
|
Давление на входе, МПа (кгс/см2) |
32 (320) |
|
Давление на сливе, МПа (кгс/см2), не более |
6 (60) |
|
Расход рабочей жидкости, л/мин |
16 |
|
Напряжение питания электромагнита, В |
|
|
постоянного тока |
12, 24 |
|
переменного тока |
110, 220 |
|
Условия эксплуатации: |
|
|
положение при эксплуатации |
любое |
|
рабочая жидкость |
минеральное масло |
|
номинальная тонкость фильтрации, мкм |
25 |
|
Количество секций, шт. |
2…7 |
Резьба каналов
|
Резьба канала Р напорной секции: |
Резьба канала Т напорной секции: |
Резьба каналов Р, Т, П секции разгрузки: |
Резьба каналов А и В рабочей секции: |
|
1 - М14×1,5 |
1 - М14×1,5 |
1 - М14×1,5 |
1 - М14×1,5 |
Исполнение рабочей, напорной секции и секции разгрузки
|
Напорная секция |
Рабочая секция |
Секция разгрузки |
|
20 - с отверстиями для подвода и слива рабочей жидкости |
0 – аналог 34 схемы распределения |
30 – внутри секции каналы слива объединены |
|
20У - с отверстиями для подвода и слива рабочей жидкости, с предохранительным клапаном прямого действия |
1 – аналог 34 схемы распределения с гидрозамком |
31 – внутри секции каналы слива объединены и имеют отверстия для подключения трубопровода |
|
|
1А – аналог 34 схемы распределения с односторонним гидрозамком в канале А |
|
|
|
1В – аналог 34 схемы распределения с односторонним гидрозамком в канале В |
|
|
|
2 – аналог 44 схемы распределения |
|
|
|
3 – аналог 44 схемы распределения с гидрозамком |

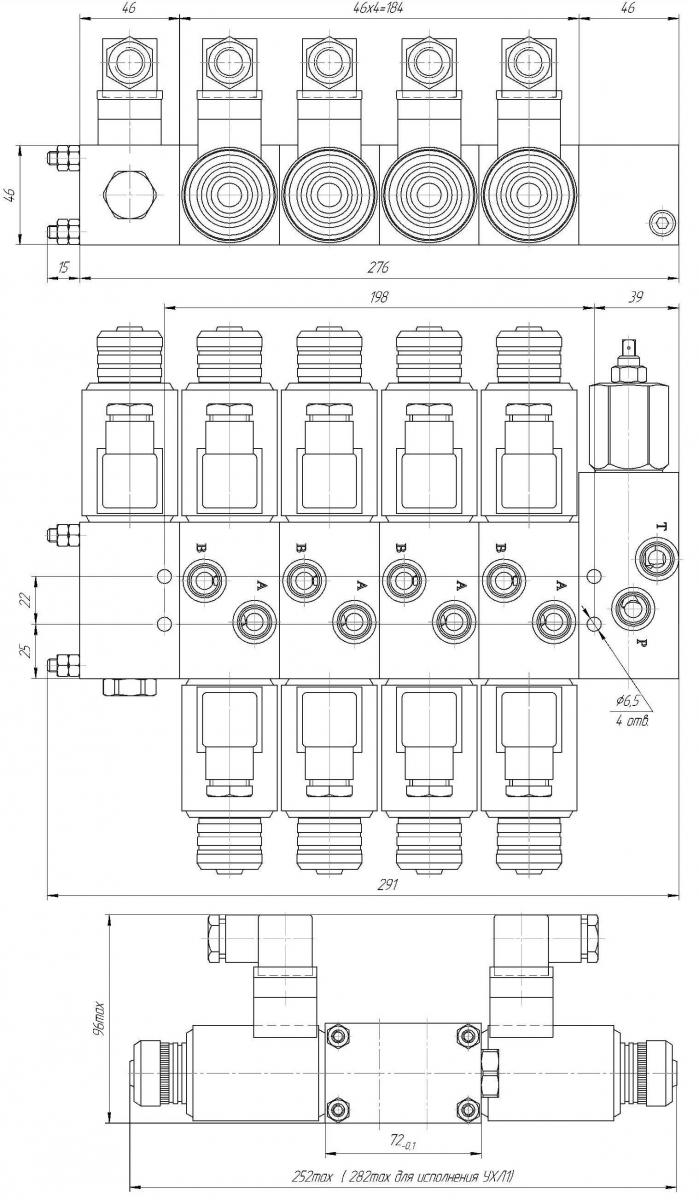

Рис.1 - габаритные размеры гидрораспределителя секционного ГЕС 6.3

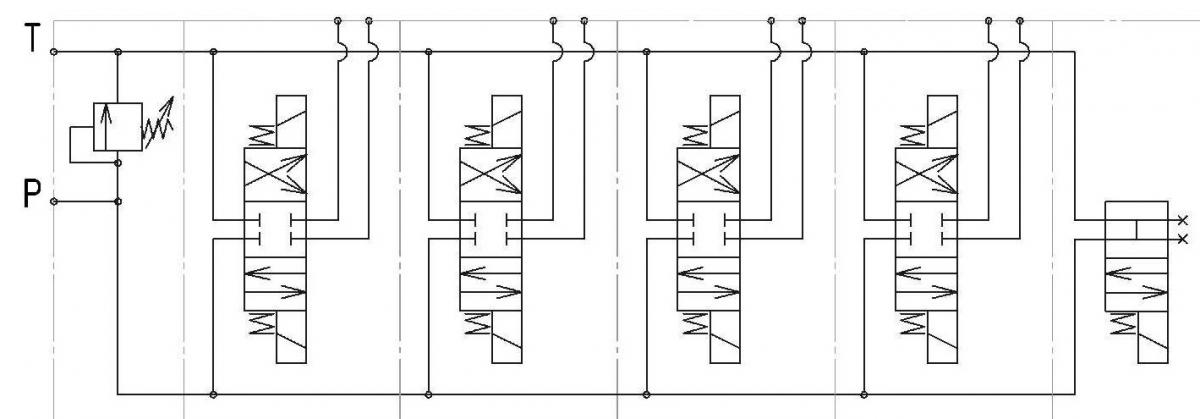

Рис.2 - схема гидравлическая принципиальная

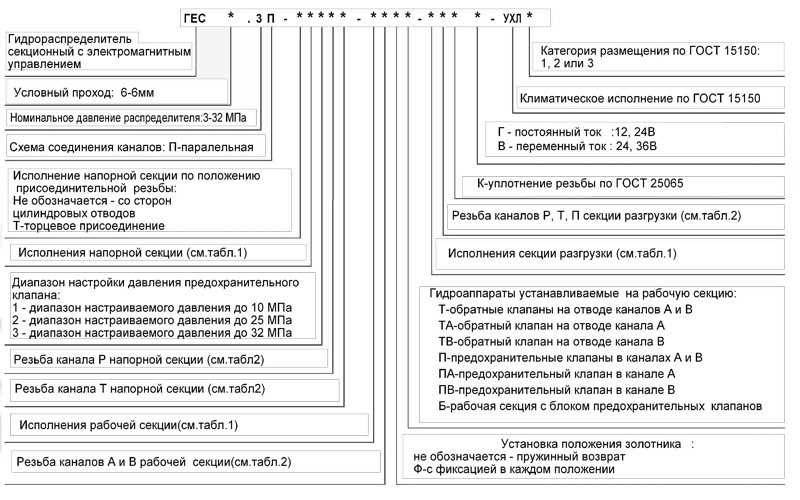

Обозначение при заказе
