Гидрораспределитель РЕ 10.3-14 Г12-УХЛ2 стыкового монтажа четырехлинейные предназначены для управления движением рабочих органов станков и других машин.

Рис.1 Схема подключения РЕ 10.3-14 Г12

Работа

• при обесточенных магнитах коммутация линий гидрораспределителя соответствует положению «0»;
• при включении электромагнита со стороны отверстия «А» коммутация линий гидрораспределителя соответствует положению «а»;
• при включении электромагнита со стороны отверстия «В» коммутация линий гидрораспределителя соответствует положению «b».

Условия эксплуатации

• положение при эксплуатации – любое;
• рабочая жидкость – минеральное масло;
• номинальная тонкость фильтрации – 25 мкм.

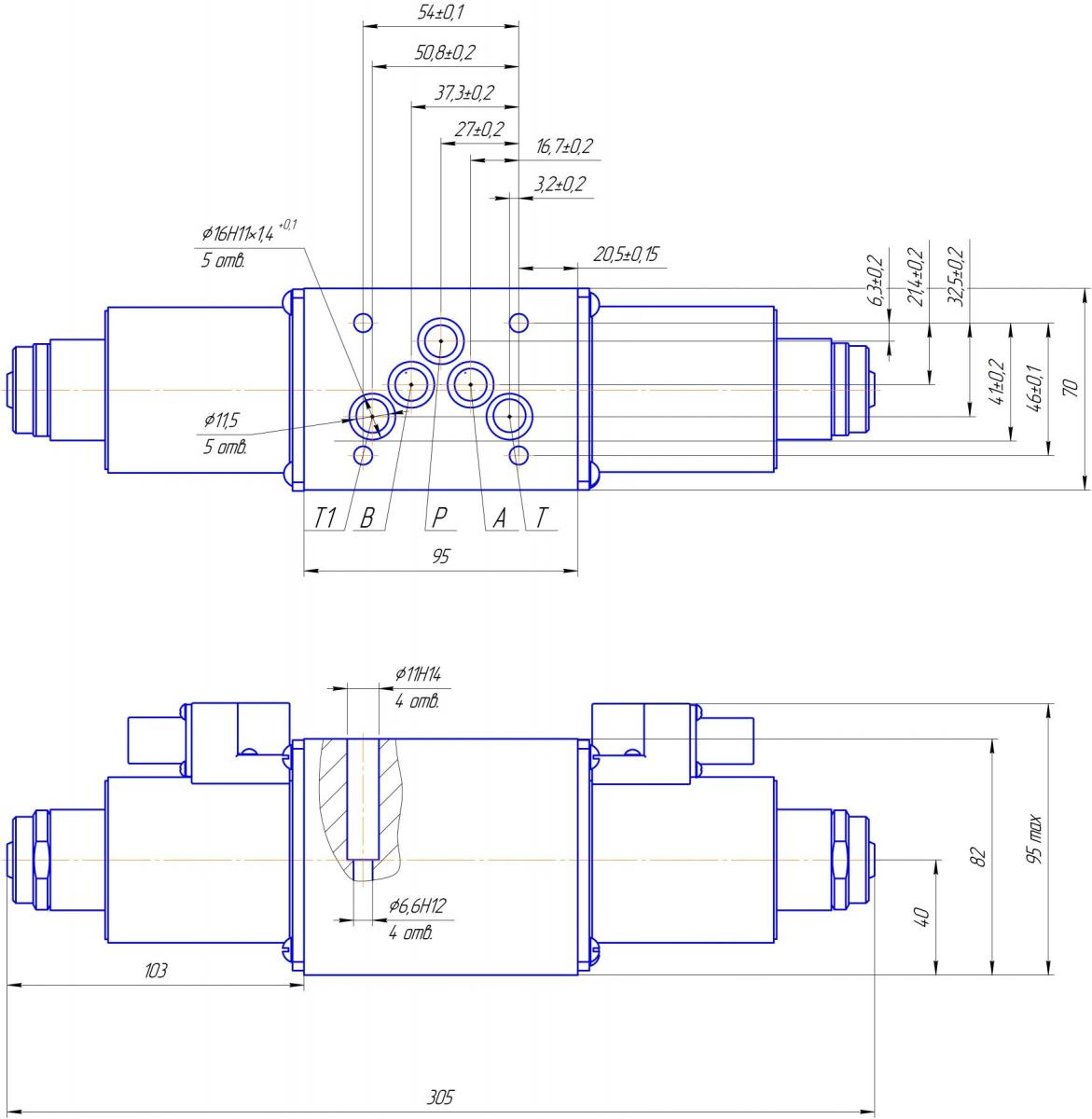

Рис.2 Схема габаритов  гидрораспределителя РЕ 10.3-14 Г12
