Ящик клеммный ЯК-48816223

Ящик клеммный ЯК-48816223 является коммутационным устройством, используемым для соединения электрических цепей и подключения электрифицированного оборудования, установок, станков. Устройства этой серии рассчитаны на коммутацию силовых проводов, по которым протекает ток с напряжением 380 В или 660 В, а их диаметр составляет от 16 до 48 мм.

Конструкция ящика

Конструкция клеммного ящика ЯК-48816223 состоит из сдвоенных прямоугольных коробок, каждая из которых имеет свою крышку, под которой расположена система коммутационных зажимов.

Для ввода коммутируемых кабелей используется 6 патрубков цилиндрической формы, которые расположены под углом в 90^°. Из этих патрубков выходит еще по одному с меньшим сечением. Еще по два с квадратной и цилиндрической формой врезаны на одной из коротких сторон корпуса ящика ЯК-48816223.

​

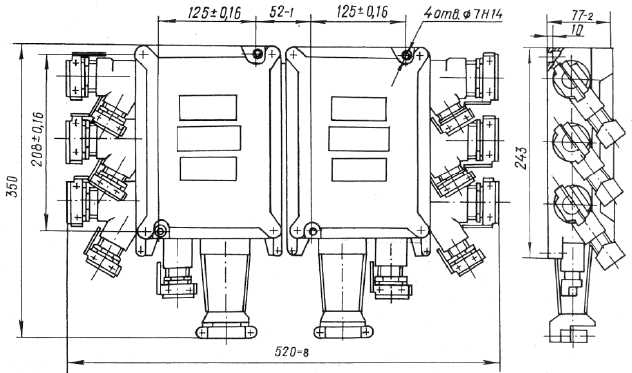

Рис.1 - Схема габаритных размеров ящика клеммного ЯК-48816223

Особенности фиксации проводников

Ящик ЯК-48816223 для подключения силовых кабелей имеет в наличии 8 единиц 16-миллиметровых вводов, 6 штук 25-миллиметровых и 2 ввода с диаметром 48 мм. Общее число зажимов для фиксации проводников кабеля внутри коробки составляет 48 штук.

Отличительным является то, что ящик этой серии имеет взрывозащитное исполнение с маркировкой EExeII.

Технические характеристики

Эксплуатация

Ящики предназначенные для эксплуатации при нормальных значениях климатических факторов по ГОСТ 15543.1 и ГОСТ 15150, при этом наибольшая высота над уровнем моря не более - 4300 м.

Нижнее и верхнее значение температуры окружающего воздуха от минус 50°С до плюс 60°С для исполнений У1, У5, ОМ1 и от минус 60°с до плюс 60°С для исполнения ХЛ1.

Ящики категории размещения 1 устойчивы к воздействию солнечной радиации, а климатического исполнения ОМ к воздействию соляного тумана.

Номинальное рабочее значение механических воздействий внешних факторов – по ГОСТ 17516.1 для группы механического исполнения МЗ.
