Ящик клеммный ЯК-24514213
Ящик клеммный ЯК-24514213 представляет собой коммутационный узел, используемый для коммутации силовых кабелей, которые находятся под напряжением 380 В или 660 В. С помощью этих устройств обеспечивается эффективное соединение отдельных сегментов электрической цепи и подключение электрифицированного промышленного оборудования.
В основном коммутационные элементы ЯК-24514213 используются на промышленных объектах, сельском и бытовом хозяйстве.
Особенности конструкции
Клеммные ящики ЯК-24514213 реализованы в виде монолитных алюминиевых корпусов прямоугольной формы, которые закрываются сверху крышкой с 4-мя винтами. Показатель защищенности корпуса от влаги и пыли составляет IР54. Внутри корпуса расположена система клеммных зажимов типа БЗ24.
Подвод и вывод силового кабеля осуществляется с помощью герметичных вводов, которые расположены на стенках корпуса ящика. Для обеспечения требуемого уровня герметичности в качестве материала для вводов используется резина или пластмасса.

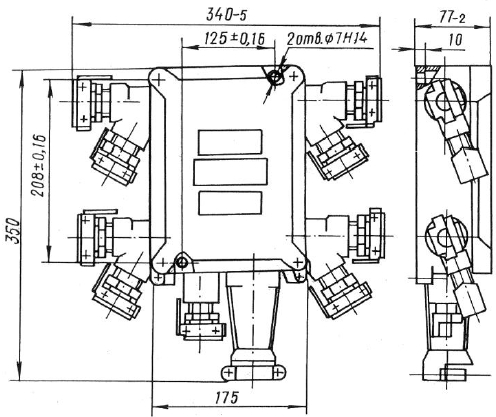

Рис.1 - Схема габаритных размеров ящика клеммного ЯК-24514213
Для коммутации силовых кабелей может применяться следующая конфигурация вводов. Есть в наличии: 5 штук 16-миллиметровых вводов, 3 штуки – на 25 мм и одна муфта на 48 мм. Для фиксации внутри ящика ЯК-24514213 кабельных жил используется 24 зажима.
Технические характеристики
|
Параметр |
Значение параметра |
|
Величина коммутируемого напряжения: |
380 и 660 В |
|
Частота тока в коммутируемых цепях: |
50 и 60 Гц |
|
Максимально возможная величина коммутируемого тока: |
25 A |
|
Число кабельных отводов: |
9 |
|
Количество зажимов для фиксации проводников: |
32 |
|
Вес: |
не больше 3,9 кг |
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
