Ящик клеммный ЯК-245132

Ящики клеммные ЯК-245132 представляют собой устройства, относящиеся к элементам коммутационного оборудования, обеспечиваемого надежную коммутацию электрических цепей на промышленных предприятиях. С помощью этого устройства можно совершать соединение, а также разветвление кабелей, используемых в гибком или бронированном исполнении. Это могут быть кабели, применяемые для использования в цепях управления и питания промышленным оборудованием, которое работает с использованием переменного или постоянного тока с частотами 50/60 Гц и величиной напряжения 380 В или 660 В.

Ящик клеммный ЯК-245132 производится во взрывобезопасном исполнении и может использоваться в опасных по взрыву рабочих местах. В основном такие устройства устанавливаются на оборудовании обогатительных фабрик, в шахтном оборудовании, в составе рудничной стволовой системы сигнализации в околоствольных шахтовых выработках.

Особенности конструкции и использования

Клеммные ящики ЯК-245132 выполнены в виде металлических блоков, которые состоят из двух пластин, соединенных между собой винтами. Соединенные пластины образуют корпус, внутри которого расположены коммутационные клеммы. По сторонам корпуса ящика выходят коммутационные вводы, общее число которых составляет 8 штук. Для надежной фиксации кабеля, укладываемого в отверстие ввода, используются специальные резьбовые втулки и винтовые крепления.

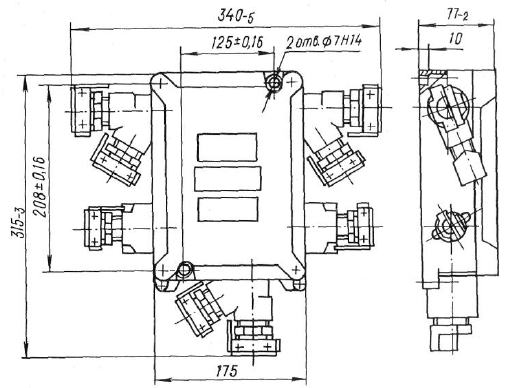

Схема габаритных размеров ящика ЯК-245132

Независимо от того, какой кабель применяется – гибкий или бронированный он проводится через три кабельных канала, диаметр которых составляет 2,5 см и пять каналов с диаметром 1,6 см. Ящик ЯК-245132 владеет пятью клеммными колодками, что позволяет обеспечить эффективную коммутацию и разводку используемых силовых кабелей.

Технические характеристики

Обозначение при заказе

Структура обозначения: ЯК-ХХ Х Х Х Х Х Х ХХ ХХХ, где:

• ЯК - ящик клеммный;
• ХХ - количество зажимов, шт.;
• Х Х Х - количество кабельных вводов с соответствующим условным диаметром проходного отверстия, шт.;
• Х Х Х - обозначение условных диаметров проходных отверстий кабельных вводов: 1-16мм; 2-25мм; 3-48мм; 4-10мм; 5-12мм; 6-14мм; 7-18мм;
• ХХ - вид климатического исполнения по ГОСТ 15150 (два или три знака);
• ХХХ - номинальное напряжение, вольт.
