Выключатель ВП15

Концевые выключатели ВП15 относятся к путевым коммутационным системам, используемым для подключения электрических цепей управляющего типа. Устройства являются одно или двухполюсными выключателями, рассчитанными на силу тока 10 А.

Выключатели ВП15 поддерживает функционирование в сетях с переменным напряжением величиной до 0,66 кВ (50/60 Гц) либо постоянным напряжением со значением до 0,44 кВ. Процессы коммутации электрических цепей посредством путевых выключателей ВП-15 обеспечивается благодаря воздействию упоров управления в конкретно выбранных точках пути объекта, за которым осуществляется контроль.

Устройство и работа выключателя

Корпус выключателей выполнен из силумина (сплав алюминия и кремния). Благодаря этому выключатель отличается повышенной коррозиоустойчивостью, прочностью и стойкостью к воздействию внешних факторов. Рабочая группа контактов ВП15 производится из электротехнической меди, для улучшения эксплуатационных показателей которой сверху нанесен гальванический слой.

Срабатывание выключателя происходит под воздействием привода устройства. В конструкции ВП15 могут использоваться несколько различных приводов, среди которых толкатель или рычаг (возможны их модификации с роликом), рычаг с регулируемой длиной (может быть исполнение с роликом). По своей работе выключатели делятся на две категории – прямого воздействия и полумгновенного действия.

Выключатели ВП15 эксплуатируются при следующих условиях

• Высота над уровнем моря до 4300м.
• Диапазон рабочих температур от -60 до +45°С.
• Рабочее положение произвольное.
• Окружающая среда невзрывоопасная, не насыщенная токопроводящей пылью, не содержащая агрессивных паров и газов.

Модификации выключателя

Выключатель этого типа производится в нескольких модификациях:

• ВП15К-211;
• ВП15К-221;
• ВП15К-231.

Технические характеристики

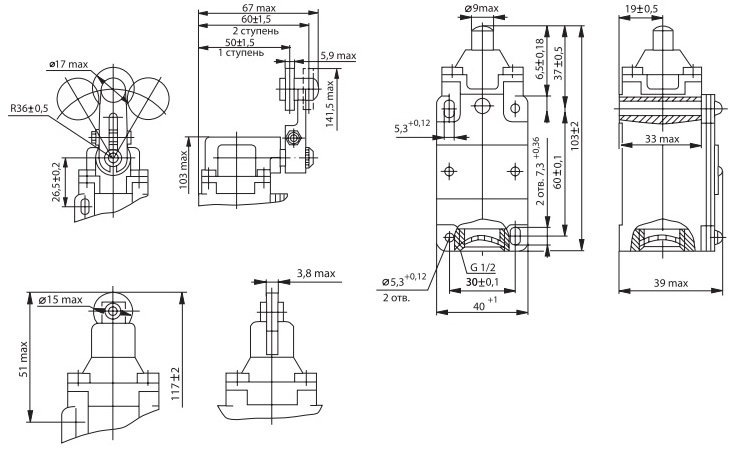

Габаритные, установочные и присоединительные размеры выключателя ВП15

Обозначения при заказа

Вп15Х21ХХХ1-54Х2.Х:

• ВП– выключатели путевые;
• 15– номер серии;
• Х– индекс модернизации;
• 21– номинальный ток – 10А;
• Х– группа коммутационной износостойкости ( А – 2.5 млн. циклов ВО, Б – 1 млн. циклов ВО);
• Х– количество полюсов (1 – 1 полюс, 2 – 2 полюса);
• Х– вид привода (1 – толкатель, 2 – толкатель с роликом, 3 – рычаг с роликом, 6 – рычаг, регулируемый по длине, 9 – рычаг с роликом, регулируемый по длине);
• 1– способ крепления выключателя (базовое);
• 54– степень защиты IP54;
• Х2– климатическое исполнение (У, ХЛ, Т) и категория размещения (2);
• Х– исполнение по количеству и сочетанию контактов. Обозначение: 1, 2, 3, 6, 7, 8.
