Выключатель путевой ВП21
Выключатель путевой ВП21 представляет собой электромеханический узел, используемый для выполнения коммутации электроцепей. Выключателем поддерживается работа с цепями, по которым проходит переменный ток с величиной коммутируемого напряжения до 0.66 кВ (ν=50/60Гц) или постоянный ток с напряжением до 0.44 кВ. Коммутация цепей осуществляется под действием упоров, которые в определенных точках рабочей траектории контролируемого объекта, производят воздействие на выключатель ВП21, что обеспечивает разрыв цепи.
Конструкция и эксплуатации
Путевые выключатели ВП21 представляют собой корпусные устройства, выполненные из металлического кожуха, снабженного резьбовым уплотнительным вводом кабеля. В выключателе путевом используется привод в виде толкателя, рычага с роликом либо толкателя с роликом. Толкатели выполнены заодно с траверсой, на которой расположены мостиковые контакты в подвижном исполнении и контактные стойки с зажимами, предназначенными для подключения токоподводящих проводников.
В процессе перемещение выключателя вместе с контролируемым объектом происходит контакт ВП21 с выступами, расположенными на траектории перемещения. Воздействие на привод толкателя таких выступов приведет к переключению контактов. Возврат контактов выключателя в исходное положение происходит под воздействием обратной пружины.
На данный момент выпускается две модели выключателя ВП21: ВП 21-21А211-55У2,3.

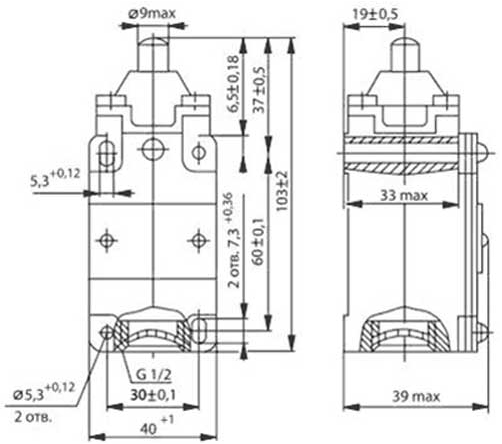

Габаритные размеры выключятеля ВП 21-21А211-55У2,3

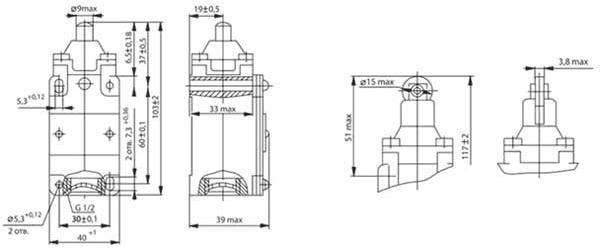

Габаритные размеры выключятеля ВП 21-21А211-55У2,3 - вторая модификация
Технические характеристики
|
Наименование параметра |
Величина |
|
Максимальный ток нагрузки, А |
10 |
|
Минимальная величина коммутируемых токов, А |
0.2 (для 12 В) и 0.05 (для 24 В) |
|
Показатель износостойкости коммутационной, циклов |
0.04/2/4 млн. ВО |
|
Вид климатического исполнения |
УХЛ4, У2, 04, Т2 |
|
Высота над уровнем моря рабочего места, м |
4300 |
|
Показатель защищенности корпуса: |
IP54; IP55 |
|
Рабочие температуры, 0C |
от -40 до +70 |
Техническое условие - ТУ У3.12-00216875-019-96.
Условия эксплуатации
Выключатели ВП21 производятся в трех группах по показателям коммутационной устойчивости на 0.04 / 2 и 4 млн. циклов. Подходящей температурой внешней среды, при которой могут эффективно функционировать эти устройства, является от -400С до +700С. Высота рабочего места над уровнем моря может достигать до 4.3 км.
Обозначения при заказе
|
ВП21-21ХХХХ-ХХХХ.Х: |
|
|
ВП |
выключатель путевой |
|
21 |
номер серии |
|
21 |
номинальный ток: 10 А |
|
Х |
группа коммутационной износостойкости: А, Б |
|
Х |
число полюсов: 1, 2 |
|
Х |
вид привода: 1 - толкатель; 2 - толкатель с роликом |
|
3 |
рычаг с роликом с регулируемым углом установки |
|
4 |
селективный и рычаг с роликом с постоянным углом установки |
|
Х |
- способ крепления:
|
|
ХХ |
степень защиты по ГОСТ 14255-69: 00-IР00, 55-IР55 |
|
ХХ |
климатическое исполнение и категория размещения по ГОСТ 15150-69: У3, Т3, У2, Т2 |
|
Х |
комбинация замыкающих контактов: 1 - 1 з; 2 - 1 р; 3 - 1 з+1 р; 4 - 2 з; 5 - 2 р |
