Выключатель ВП85 используется как компонент в электрической цепи для дальнейшей коммутации в этой сети. Функционирование может происходить как в цепи с постоянным током, так и с протекающим переменным током напряжением 250 В.
В основном данный выключатель монтируется в лифтах для обеспечения безопасности всех электрических компонентов.
Выключатель путевой ВП85 благодаря своей надежности соответствует европейскому требованию о безопасном функционировании лифтов - EN 81-1.
Модификации
Данный путевой выключатель выпускается в двух исполнениях:
- ВП85-111-2;
- ВП85-111-20.
Технические характеристики
|
Параметр |
Значение параметра |
|
Номинальный ток |
6 А |
|
Категория размещения |
3 |
|
Номинальные токи коммутации категория АС-22, АС-23 |
|
|
при включении |
I=0,5А; U=250В; cos=0,65 |
|
при отключении |
I=0,5А; U=250В; cos=0,65 |
|
Коммутационная износостойкость контактов |
не менее 0,5 млн.циклов |
|
Минимальный ток выключателя |
0,02А (при 12В) |
|
Степень защиты |
IP20 |
|
Номинальные токи коммутации категории DС-22, DС-23 |
|
|
при включении |
I=0,5А; U=250В |
|
при отключении |
I=0,14А; U=250В |

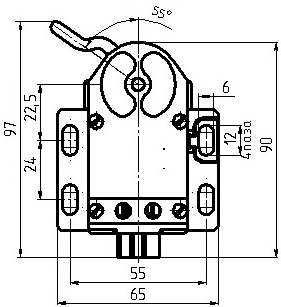

Рис.1 - схема габаритных размеров выключателя ВП85-19-111.2

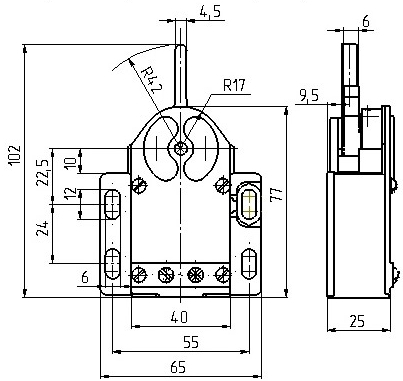

Рис. 2 - схема габаритных размеров выключателя ВП85-19-131-20
