Выключатели путевой электронный ВПЭ-3бм

36 500
34 300
Артикул:
10395
  • Описание
  • Гарантии

Выключатели путевой электронный ВПЭ-3бм - это модификация выключателя ВПЭ-3М. Служит для управления работой трубопроводной арматуры, выполняет открытие/закрытие запорного устройства в диапазоне оборотов входного вала равным 1…512.

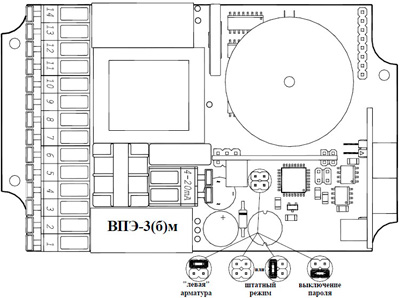

Рис.1 Схема управления выключателем ВПЭ-3(б)М
Рис.1 Схема управления выключателем ВПЭ-3(б)М

Комплект поставки ВПЭ-3бм

Наименование Кол-во
Выключатель ВПЭ-3бм 1 шт
Пульт настройки ПНб-05а 1 шт
Паспорт 1 экз
Руководство по эксплуатации 1 экз

Эксплуатация

Конструкция путевых выключателей ВПЭ-3бм предусматривает возможным их использование как внутри закрытых помещений, так и снаружи – под навесами. Стоит учитывать,  что сигнализатор конечных положений ВПЭ-ЗБМ (ВПЭ-3БМ 4-20мА) настроить вручную без применения пульта ПНб-05а не предоставляется возможным.

Оптимальными условиями для применения являются:

  • температура окружающей среды от -45°С до +55°С.
  • относительная влажность воздуха - 80% при температуре +30°С.

Технические характеристики

Диапазон напряжений, подаваемых на выход выключателя: от 9 до 24 В
Параметры коммутационной способности:
  • переменный ток
  • постоянный ток
  ~220 В/3
 А =30 В
Величина напряжения питания: ~220 В
Величина тока потребления: 0.1 А
Показатель защищенности выключателя (по корпусу): IP64
Размеры выключателей: 8.0х10.0х15.0 см
Масса устройства: 0.95 кг

Конструкция

Выключатели ВПЭ-3бм владеют двумя концевыми реле. Каждое из них владеет 2-мя группами контактов перекидного типа, используемые для сигнализирования об открытом и закрытом состоянии арматуры. Модифицированное исполнения устройств этого типа предусматривает наличие 4-х исполнительных реле, каждое из которых владеет группой перекидных контактов для сигнализирования об закрытых, открытых и двух промежуточных положениях запорной арматуры.

Главное отличие выключателей - это материал корпуса:

  • ВПЭ-3м изготавливается в пластиковом корпусе,
  • ВПЭ-3бм изготавливается в металлическом корпусе.

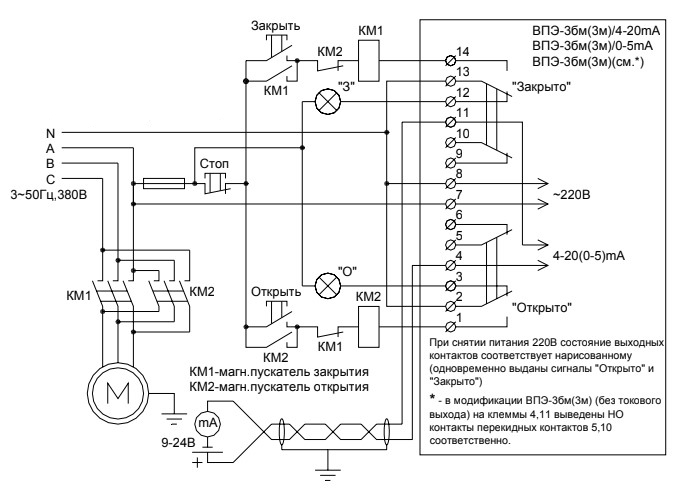

Рис.2 Пример включения ВПЭ-3бм (3м) в схему управления электроприводом запорной арматуры
Рис.2 Пример включения ВПЭ-3бм (3м) в схему управления электроприводом запорной арматуры

Преимущества перед аналогами

  • точность и надежность, за счет практически полного отсутствия подвижных механических деталей
  • цифровое измерение угла поворота посредством бесконтактных герконовых датчиков
  • простота и точность настройки конечных положений без вскрытия прибора, с помощью дистанционного пульта настройки на ИК лучах (поставляется в комплекте на каждые 10шт выключателей)
  • последующая повторяемость отслеживания установленных конечных положений не хуже 10° поворота выходного вала привода в диапазоне температур -40 +60С
  • возможность аварийного отключения двигателя при заклинивании арматуры в промежуточном положении
  • возможность удаленной индикации текущей степени открытия арматуры посредством встроенного интерфейса “токовая петля” 4-20мА или 0-5мА (опция)
  • возможность отслеживания не только конечных, но и 2-х промежуточных положений (опция)
  • в качестве выходных сигналов используются не просто, НО/НЗ контакты, а полная перекидная группа
  • энергонезависимое отслеживание перемещений вала привода (например, от ручного дублера) при отсутствии сетевого питания в течение 10лет суммарно
  • цифровая индикация степени открытия арматуры (в процентах), световая индикация факта и направления вращения вала привода, конечных положений “Открыто” и “Закрыто” и факта заклинивания арматуры
  • защита от несанкционированного изменения настроек
  • автоматический учет числа наработанных приводом (арматурой) рабочих циклов
  • прозрачная работа как с арматурой правого, так и левого вращения
  • рабочий диапазон оборотов (по кол-ву оборотов арматуры) – 1-512., более чем в 2 раза превышающий максимальный диапазон ВП-4м, и , за счет отсутствия потери точности отслеживания на короькоходовой арматуре, перекрывающий одним прибором все существующие модификации ВП-4М-I,II,III(6,44,240 об)
  • дополнительные выходные контакты для подключения к САУ
  • нагрузочная способность выходных контактов от 1mA/12V-DC до 5А/220V-AC
  • автоматическое отключение двигателя при заклинивании арматуры
