Устройство защиты СЕЗАМ-М
Устройство защиты СЕЗАМ-М используется для релейной защиты различных электрических машин. Данное устройство применяется только в том случае если напряжение переменного тока машины находиться в диапазоне от 6 до 10 кВ, а их мощность равна значению не превышающему 5 МВт. К функциональным возможностям СЕЗАМ-М относится: защита, контроль, диагностика в автоматическом режиме и управления двигателем.
Модификации
Существуют следующие исполнения СЕЗАМ-М:
- СЕЗАМ-М-01.01 с восемью дискретными входами;
- СЕЗАМ-М-07.01 – с шестнадцатью дискретными входами.
Конструкция
Данное устройство состоит из двух частей: базового модуля и пульта управления. В модуле находится реализация всей логики работы устройства, а пульт управления предназначен для обеспечения удобства пользователя по использованию устройства. На пульте управления находятся клавиши для ввода информации, цифровой дисплей для ее отображения, а также индикаторы, которые уведомляют пользователя о режиме работы. Также с помощью пульта управление есть возможность подключать устройство к компьютеры.
Для корректной работы СЕЗАМ-М, подключение необходимо производить в соответствии со схемами на рис.1,2.

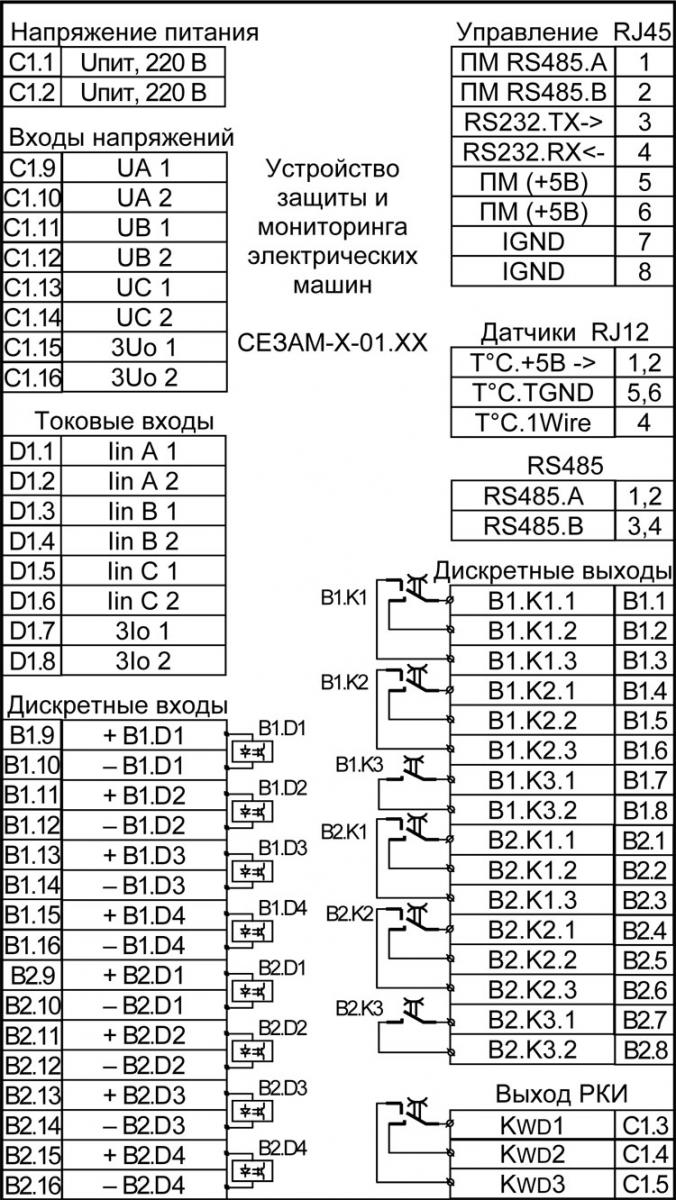

рис. 1 - Схема электрическая подключения БМ СЕЗАМ-М-01.01

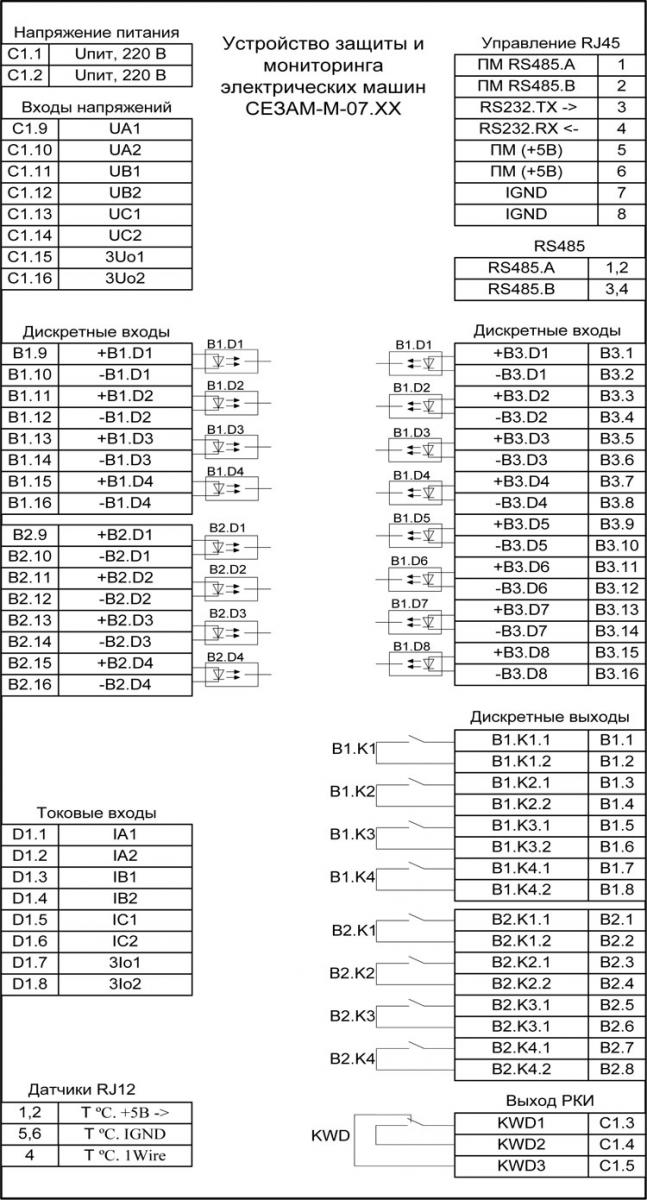

рис. 2 - Схема электрическая подключения БМ СЕЗАМ-М-07.01
Когда возникает необходимость в релейной защите, а СЕЗАМ-М не может её обеспечить нужно воспользоваться одним из других модификаций СЕЗАМ, в зависимости от преследуемых целей:
- СЕЗАМ-В – для защиты ввода;
- СЕЗАМ-Т – для защиты двухобмоточных трансформаторов;
- СЕЗАМ-С – для защиты секции шин;
- СЕЗАМ-Т3 – для защиты трехобмоточных трансформаторов.
Функциональные возможности
|
№ |
Код |
Функция |
|
1 |
27 |
Защита минимального линейного напряжения |
|
2 |
27S |
Защита минимального фазного напряжения |
|
3 |
37 |
Минимальная токовая защита |
|
4 |
46 |
Максимальная токовая защита (МТЗ) обратной последовательности |
|
5 |
47 |
Защита максимального напряжения обратной последовательности |
|
6 |
48 |
Защита от блокировки ротора при пуске |
|
7 |
38/49Т |
Контроль температуры с измерением датчиками |
|
8 |
50 |
Максимальная токовая отсечка (ТО) |
|
9 |
50BF |
Резервирование отказа выключателя (УРОВ) |
|
10 |
50N |
Защита от замыканий на землю (ЗНЗ), (отсечка) |
|
11 |
50V |
Отсечка с вольтметровой блокировкой |
|
12 |
51 |
МТЗ с выдержкой времени |
|
13 |
51LR |
Защита от блокировки ротора двигателя |
|
14 |
51N |
Защита от замыканий на землю с выдержкой времени |
|
15 |
51V |
МТЗ с вольтметровой блокировкой |
|
16 |
59 |
Защита максимального напряжения |
|
17 |
27D |
Защита минимального напряжения прямой последовательности |
|
18 |
66 |
Ограничение количества пусков в час |
|
19 |
67 |
Направленная МТЗ |
|
20 |
|
Формирование сигнала Пуск МТЗ для организации ЛЗШ |
|
21 |
|
Контроль неисправности цепей отключения выключателя |
|
22 |
|
Отключение двигателя от внешней защиты (по ДВ) |
|
23 |
|
Защелка (необходимость квитирования) |
|
24 |
Сигнализация срабатывания |
|
|
25 |
Аварийная сигнализация внутренней неисправности |
