Устройство защиты СЕЗАМ-Т3 используется при возникновении необходимости отслеживать работу и при возникновении определенных ситуаций защищать трехобмоточный трансформатор. При этом данное устройство может использоваться только в том случае если напряжение трансформатора не выходит за диапазон от 35 до 110 кВ. Также СЕЗАМ-Т3 может выполнять максимальную токовую защиту при превышении напряжением установленного диапазона с задержкой времени.
Модификации
Все устройства СЕЗАМ изготавливаются в нескольких вариантах, которые отличаются оборудованием в которых они применяются:
- СЕЗАМ-В – для защиты ввода;
- СЕЗАМ-Т – для защиты двухобмоточных трансформаторов;
- СЕЗАМ-С – для защиты секции шин;
- СЕЗАМ-М – для защиты двигателей и генераторов;
- СЕЗАМ-ТЗ – для защиты трехобмоточных трансформаторов.
Выполнено СЕЗАМ-Т3 в двух вариантах: первый вариант изготовления –это когда устройство состоит из двух частей: блока и пульта управления (обозначается СЕЗАМ-Т3-10.ХХ), а второй выполнен в как общий модуль (СЕЗАМ-Т3-10.ХХ-МБ).

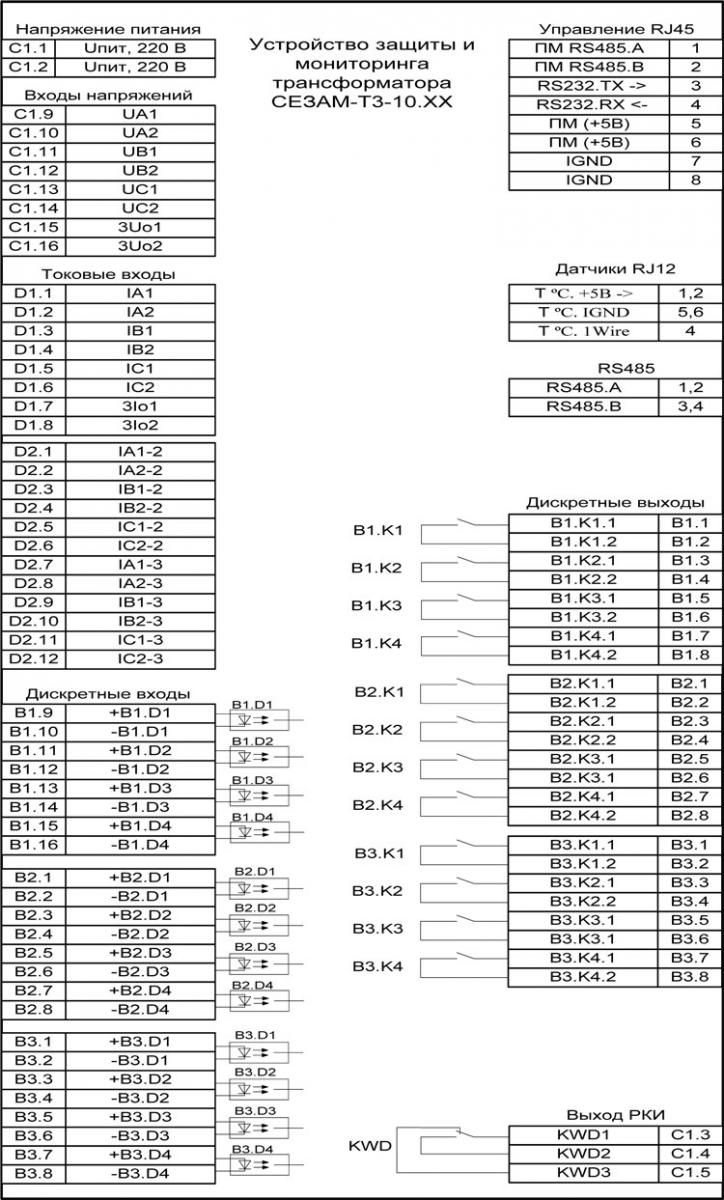

рис. 1- Схема электрическая подключения СЕЗАМ-Т3-10.ХХ
Функции защиты, автоматики
|
№ |
Код ANSI |
Наименование |
|
1 |
50 |
Максимальная токовая отсечка (ТО) |
|
2 |
50V |
Отсечка с вольтметровой блокировкой |
|
3 |
51 |
Максимальная токовая защита (МТЗ) с выдержкой времени |
|
4 |
51V |
МТЗ с вольтметровой блокировкой |
|
5 |
50N |
Защита от замыканий на землю (отсечка) |
|
6 |
50BF |
Резервирование отказа выключателя (УРОВ) |
|
7 |
27 |
Защита минимального линейного напряжения |
|
8 |
27S |
Защита минимального фазного напряжения |
|
9 |
46PD |
Контроль исправности (симметрии) цепей тока (от обрыва фаз питающего фидера). |
|
10 |
87T |
Дифференциальная токовая отсечка (ДТО), дифференциальная токовая защита (ДЗТ) с торможением и отстройкой от бросков тока намагничивания и блокировкой при перевозбуждении трансформатора |
|
11 |
|
Цифровое выравнивание величин и фаз токов сторон трансформатора в зависимости от схемы соединения обмоток |
|
12 |
|
Контроль температуры по сигналам на дискретных входах |
|
13 |
|
Отключение выключателя от внешней защиты (по ДВ) |
|
14 |
|
Защелка (необходимость квитирования) |
|
15 |
Сигнализация срабатывания |
|
|
16 |
Аварийная сигнализация внутренней неисправности |
