Устройство защиты СЕЗАМ-В используется для того что-бы обезопасить вводный выключатель при его работе от возникновения аварийных ситуаций. Это устройство, кроме защиты, еще выполняет мониторинг, управление, изменения, сигнализацию вводного выключателя. С этого можно сделать вывод что СЕЗАМ-В является многофункциональным. Используется данное защитное устройство на предприятиях.
Модификации
Существует два варианта изготовления устройств данного типа, которые отличаются количеством дискретных входов:
- СЕЗАМ-В-01.ХХ имеет 8 входов;
- СЕЗАМ-В-06.ХХ - 12.

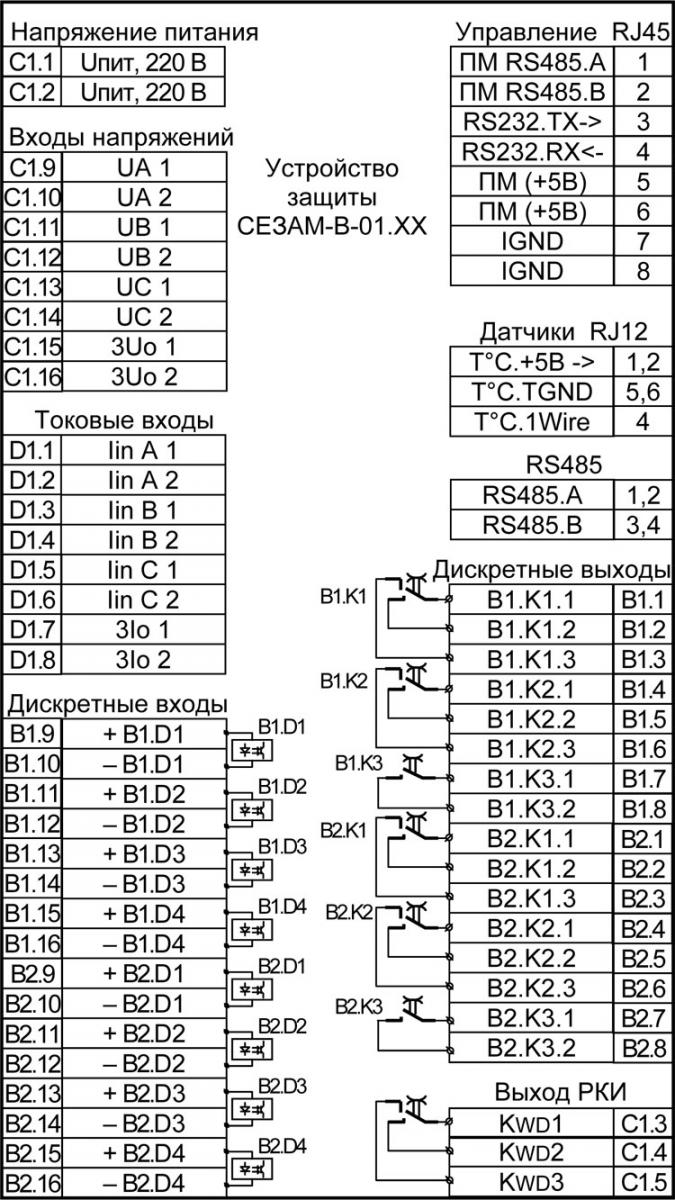

рис. 1 - Схема электрическая подключения БМ СЕЗАМ-В-01.ХХ

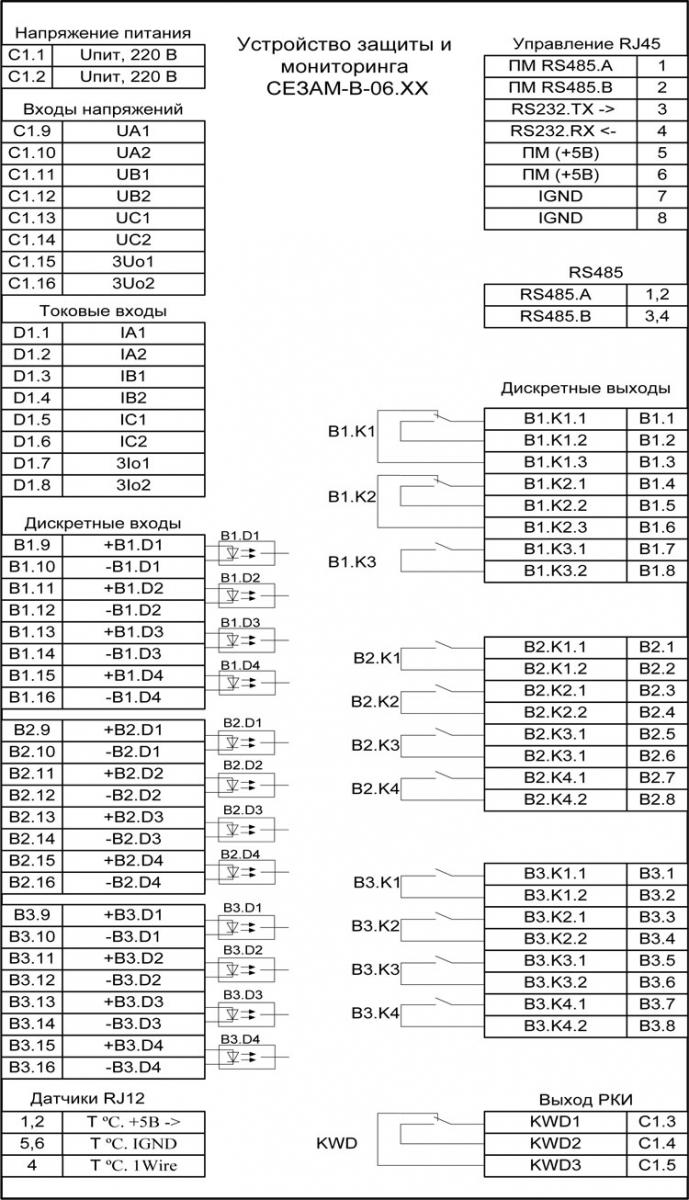

рис. 2 -Схема электрическая подключения БМ СЕЗАМ-В-06.ХХ
Кроме данной модификации СЕЗАМ существует еще 4 варианта изготовления для защиты других устройств:
- СЕЗАМ-Т – двухобмоточных трансформаторов;
- СЕЗАМ-С – секции шин;
- СЕЗАМ-М – двигателей и генераторов;
- СЕЗАМ-Т3 – трехобмоточных трансформаторов.
Функциональные возможности
|
№ |
Код |
Наименование |
|
1 |
50 |
Максимальная токовая отсечка (ТО) |
|
2 |
50V |
Отсечка с вольтметровой блокировкой |
|
3 |
51 |
МТЗ с выдержкой времени |
|
4 |
51V |
МТЗ с вольтметровой блокировкой |
|
5 |
67 |
Направленная МТЗ |
|
6 |
50N |
Защита от замыканий на землю (ЗНЗ), (отсечка) |
|
7 |
51N |
Защита от замыканий на землю с выдержкой времени |
|
8 |
67N |
Направленная ЗНЗ |
|
9 |
37 |
Минимальная токовая защита |
|
10 |
59N |
Защита максимального напряжения нулевой последовательности (контроль изоляции) |
|
11 |
47 |
Защита максимального напряжения обратной последовательности |
|
12 |
27 |
Защита минимального линейного напряжения |
|
13 |
27S |
Защита минимального фазного напряжения |
|
14 |
27D |
Защита минимального напряжения прямой последовательности |
|
15 |
59 |
Защита максимального напряжения |
|
16 |
46PD |
Контроль исправности (симметрии) цепей тока (от обрыва фаз питающего фидера) |
|
17 |
50BF |
Резервирование отказа выключателя (УРОВ) |
|
18 |
79 |
Автоматическое повторное включение (АПВ) |
|
19 |
|
Логика автоматического ввода резерва (АВР) |
|
20 |
|
Формирование сигнала Пуск МТЗ для организации ЛЗШ |
|
21 |
|
Контроль неисправности цепей отключения выключателя |
|
22 |
|
Отключение двигателя от внешней защиты (по ДВ) |
|
23 |
|
Защелка (необходимость квитирования) |
|
24 |
Сигнализация срабатывания |
|
|
25 |
Аварийная сигнализация внутренней неисправности |
