Устройство УСДМ-01 используется для сбора дискретных данных и управления. Это устройство поддерживает обмен информацией с помощью протокола MODBUS RTU. УСДМ-01 собирает, а затем передает состояние дискретных сигналов в систему для мониторинга.

Конструкция

Корпус УСДМ-01 выполнен с пластмассы и прямоугольной формы. На передней панели, сверху и снизу, находятся клеммы для присоединения проводов. Также на передней панели расположено много световых индикаторов, для отображения каждого дискретного входа/выхода и световые индикаторы, которые показывают состояние линии связи и исправность устройства.

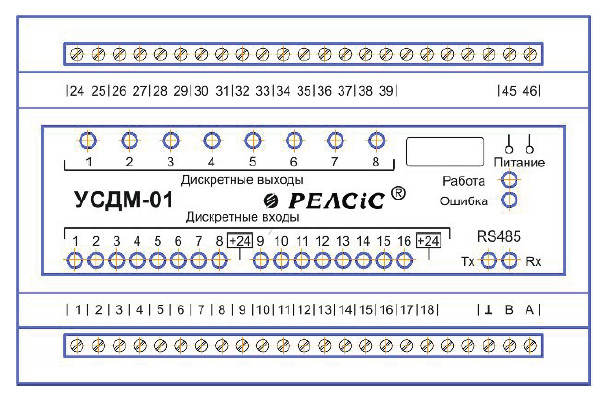

рис. 1- Внешний вид УСДМ-01

Для корректной работы устройства, его необходимо подключать в соответствии со схемой на рис. 2

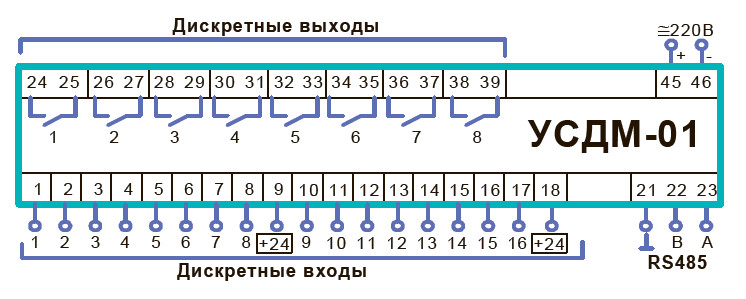

рис. 2- Схема подключения УСДМ-01

Адресация регистров

Адрес	Описание	Диапазон	Шаг	Формат	По умолчанию
Состояние ДВ (данные только для чтения по функциям 2, 3, 4)
0000	Состояние ДВ	0 - 65535	1	D1	0
Конфигурация устройства (данные для чтения (функции 3, 4) и записи (функция 6)
0001	Инверсия ДВ	0 - 65535	1	D2	0
0002	Адрес устройства	1 - 255	1	D3	1
0003	Скорость обмена	1 – 16	1	D4	3
0004	Бит паритета	1 – 4	1	D5	1
0005	Бит данных	8	1	D6	8
0006	Стоп бит	1 – 4	1	D7	1
Команды телеуправления. Данные только для записи (функция 5)
0030	Телеуправление			D8

Форматы данных

Формат	Описание	Формат	Описание	Формат	Описание
D1	Состояние ДВ (0 – не активен, 1 – активен) Бит 0 – ДВ1 Бит 1 – ДВ2 Бит 2 – ДВ3 Бит 3 – ДВ4 Бит 4 – ДВ5 Бит 5 – ДВ6 Бит 6 – ДВ7 Бит 7 – ДВ8 Бит 8 – ДВ9 Бит 9 – ДВ10 Бит 10 – ДВ11 Бит 11 – ДВ12 Бит 12 – ДВ13 Бит 13 – ДВ14 Бит 14 – ДВ15 Бит 15 – ДВ16	D3	Адрес устройства. Целое число	D7	Стоп бит Бит 0 –1 Бит 1 – резерв Бит 2 – 2 Биты 3-15 – резерв
		D4	Скорость обмена, бод Биты 0-1 – резерв Бит 2 – 9600 Бит 3 – 19200 Бит 4 – 38400 Биты 5-15 – резерв.
D2	Инверсия ДВ (0 – не инвертирован, 1 – инвертирован) Бит 0 – ДВ1 Бит 1 – ДВ2 Бит 2 – ДВ3 Бит 3 – ДВ4 Бит 4 – ДВ5 Бит 5 – ДВ6 Бит 6 – ДВ7 Бит 7 – ДВ8 Бит 8 – ДВ9 Бит 9 – ДВ10 Бит 10 – ДВ11 Бит 11 – ДВ12 Бит 12 – ДВ13 Бит 13 – ДВ14 Бит 14 – ДВ15 Бит 15 – ДВ16	D5	Бит паритета Бит 0 – NONE Бит 1 – ODD Бит 2 – EVEN Биты 3-15 – резерв	D8	Команда удаленного управления (1 – замыкание контактов ВР) Бит 0 – ВР1 Бит 1 – ВР2 Бит 2 – ВР3 Бит 3 – ВР4 Бит 4 – ВР5 Бит 5 – ВР6 Бит 6 – ВР7 Бит 7 – ВР8 Биты 8-15 – резерв
		D6	Бит данных Биты 0 – 2 резерв Бит 3 – 8 Биты 4-15 – резерв

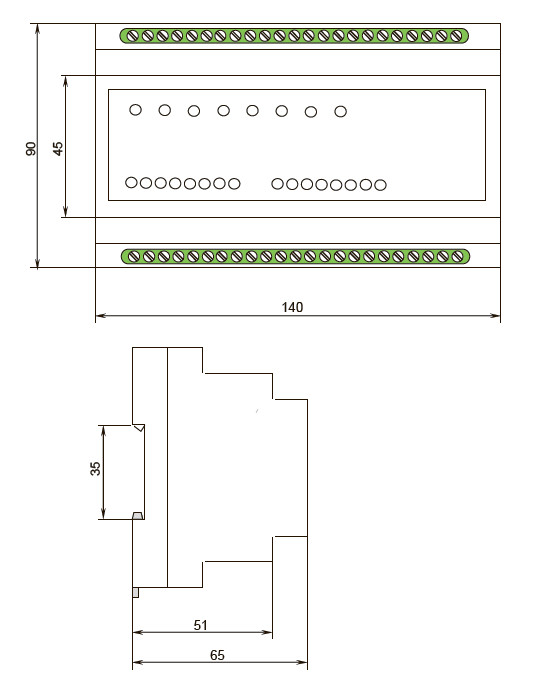

рис. 3 - Габаритные размеры УСДМ-01
