Модуль преобразования ЦАП8 используется для преобразования цифрового кода на входе в восемь выходных пропорциональных аналоговых сигнала. Этот модуль функциональным возможностям может заменить ЦАП2 и РГ22.

Технические характеристики

Количество выходов	8 независимых, индивидуально гальванически разделенных
Входной сигнал	параллельный цифровой код
Вид аналогового выходного сигнала	постоянный ток от 0 мА до 5 мА от 0 мА до 20 мА от 4 мА до 20 мА от 0 до 10 В
Разрешающая способность преобразования	10 мВ
Основная погрешность преобразования входного аналогового сигнала в цифровой сигнал	не более ± 0,25%
Сопротивление нагрузки, не более:
для диапазона: от 0 мА до 5 мА	2 кОм
для диапазона (0-20) мА, (4-20) мА	500 Ом
для диапазона: от 0 В до 10 В	2 кОм
Сопротивление изоляции электрических цепей гальванического разделения при нормальных условиях	не менее 20 Мом
Вид климатического исполнения	УХЛ 4.2 по ГОСТ 15150-69
Электрическое питание	стабилизированные напряжения постоянного тока 5 В, ±15 В и 24В
Ток потребления, не более:
от источника 5 В	0,08 А
от источника 15 В	0,08 А
от внешних источников питания 24 ± 6 В	2х0,23 А
Степень защиты	IP00
Габаритные размеры	256 мм х 21 мм х 182 мм
Масса, не более	0,3 кг

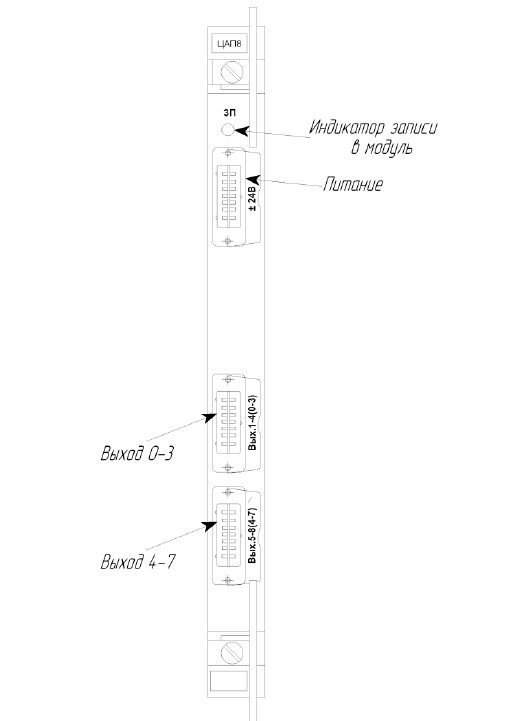

рис.1 - Лицевая панель модуля

На лицевой панели, которая изображена на рис. 1, находится индикатор записи и 3 разъёма: разъем для подключения питания и 2 выходных.

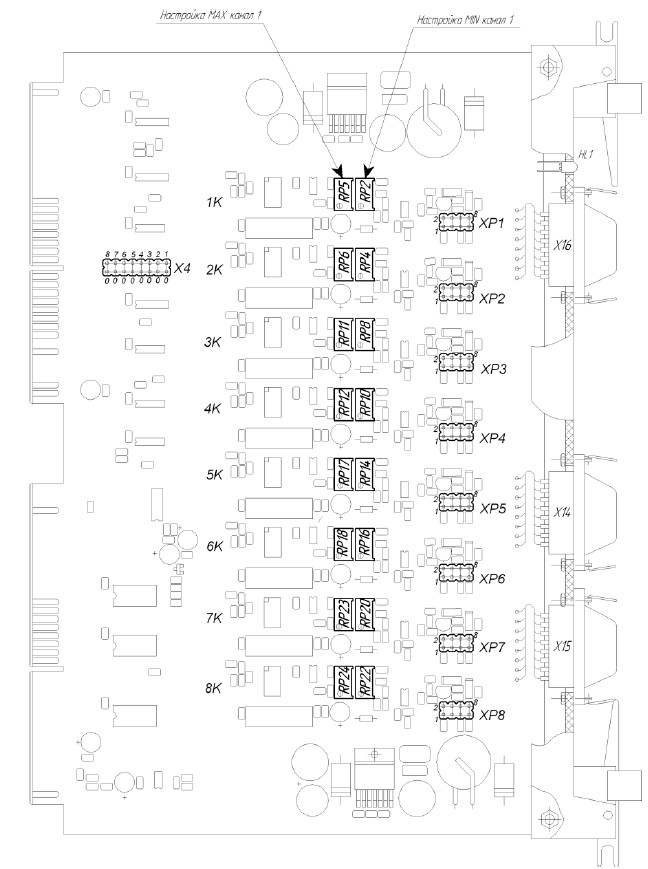

рис. 2 - Внешний вид ЦАП8

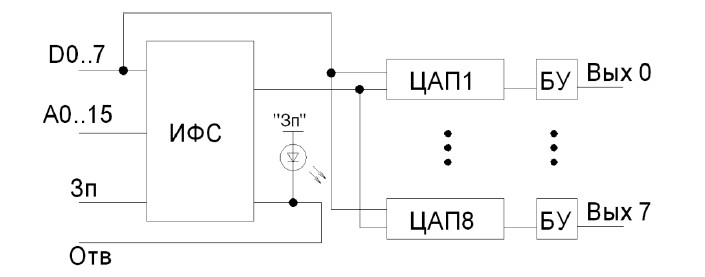

Рассмотрев структурную схему (рис. 3), можно сказать что в модуль входит три узла, к их числу относятся: восемь ЦАП, к их выходам подключается буферный усилитель и узла интерфейсных схем. Для подачи выходных сигналов предназначены два разъёма на лицевой панели (рис. 1).

рис. 3 - Структурная схема ЦАП8
