Модуль преобразования ДЦП16
Модуль преобразования ДЦП16 принимает сигналы постоянного тока, напряжение которых должно быть равно 24 В и преображает их в цифровой код. Все входы модуля соединены по два, а эти пары между собой разделены. Данный модуль пришел на замену модуля ДЦП2 и обеспечивает выполнение всех его функций. В модуле используются более качественные импортные компоненты, что обеспечивает большую надежность и отказоустойчивость при работе.

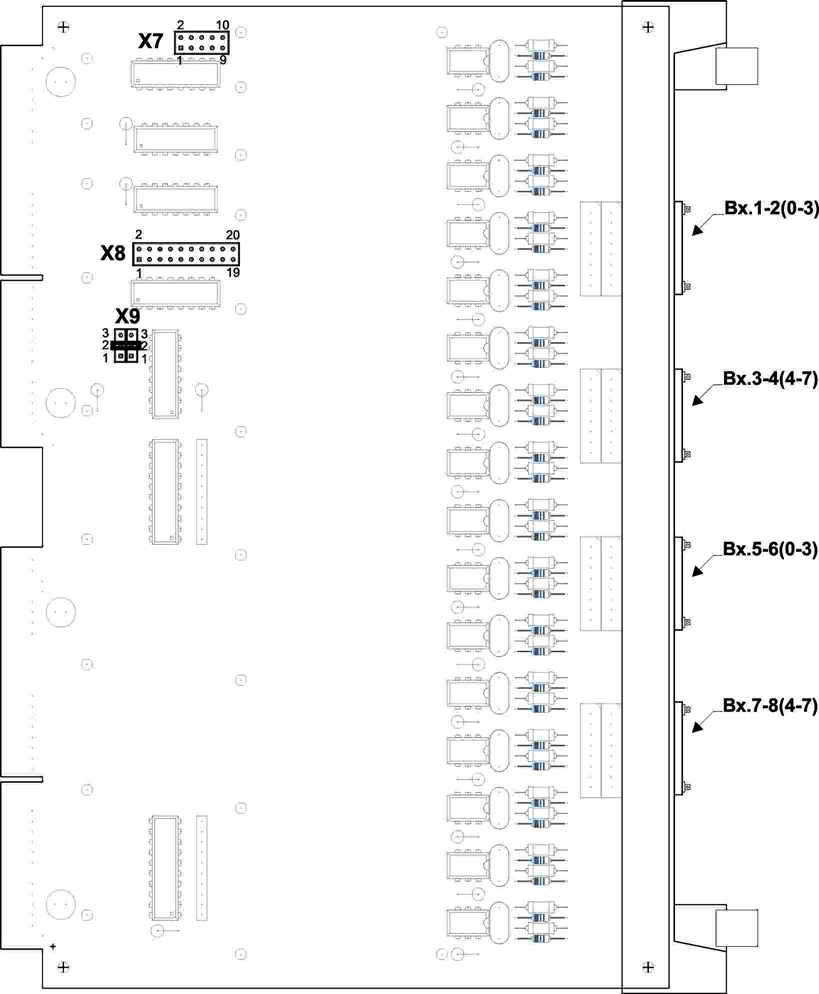

рис. 1 - Схема модуля дискретно-цифрового преобразования ДЦП16

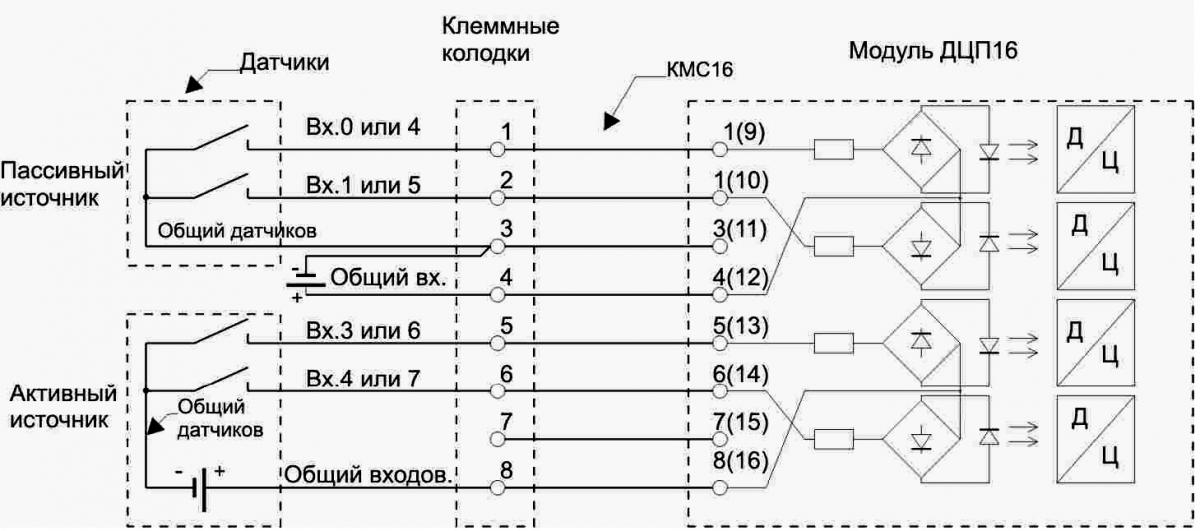

рис.2 - Схема внешних соединений дискретный источников модуля ДЦП16
Технические характеристики
|
Количество дискретных входов |
16 |
|
Входной сигнал |
напряжение 24 В любой полярности |
|
Входное сопротивление |
2,4 кОм |
|
Входной сигнал логического "0" |
±(от 0 до 2,4) В - состояние ОТКЛ |
|
Входной сигнал логической "1" |
±(от 9,6 до 28,8) В - состояние ВКЛ |
|
Вход гальванически развязан от выхода и от общей шины, Rгр |
20 мОм |
|
Ток потребления модулем ДЦП16 по каждому входному каналу |
|
|
0,25 А |
|
0,01 А |
