Шкаф подготовки воздуха ШПВ представляет собой дополнительное устройство, применяемое совместно с пультом бурильщика ПБВ-ЭП1 и составляет его неотъемлемую часть. Благодаря этому дополнительному оборудованию обеспечивается требуемый уровень взрывозащиты.

Конструкционные особенности

Шкаф ШПВ реализован в виде металлического корпусного устройства, внутри которого установлены рабочие механизмы и устройства, обеспечивающие эффективную подготовку воздуха, подаваемого к пульту бурильной установки. Для очистки воздушных потоков используется система фильтрации, а для его последующего подогрева обогреватель, выполненный во взрывозащищенном исполнении.

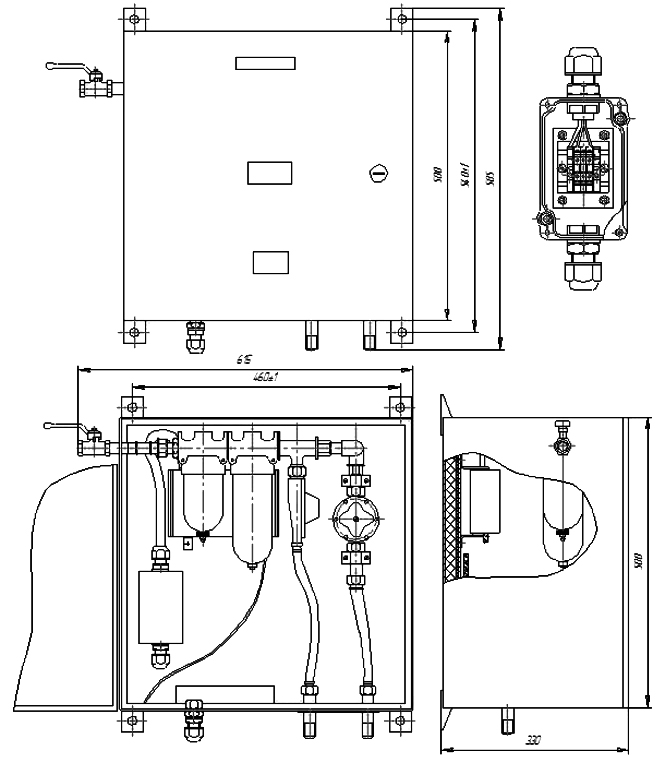

Схема габаритных и установочных размеров шкафа ШПВ

Для регулировки температур обогреватель имеет встроенный терморегулятор. Чтобы снизить подаваемое на вход давление до рабочей величины 2,5 кПа используется понижающий редуктор. Кроме этого редуктора в конструкции шкафа ШПВ имеется еще один, обеспечивающий давление на уровне 60 кПа. Поток воздуха с таким давлением используется для продувки пульта. Для подвода питания к шкафу в его конструкции имеется гермоввод, а для вывода рабочего потока воздуха – выходной патрубок.

Функционирование шкафа

Изначально, при подаче воздуха на вход шкафа ШПВ, происходит его фильтрация и процесс отделения влаги. Фильтрующие элементы на входе играют роль очистителей и осушителей воздушного потока. Выделенный из него конденсат сливается через специальное отверстие – эта процедура происходит, когда прекращается подача воздуха.

Для поддержки оптимальной температуры воздуха и исключения промерзания конденсата при отрицательных температурах, в шкафу установлен обогреватель. Выделение тепла происходит за счет прохождения тока по нагревательному элементу. Обогреватель владеет элементами защиты от коротких замыканий и перегрева, которые реализованы в виде предохранителей и термовыключателей. Регулирование температуры внутри шкафа ШПВ обеспечивается внешними регулирующими устройствами, работа которых согласуется сигналами, поступающими от дискретных температурных датчиков.

Технические характеристики
