Аппарат защиты от токов утечки АЗУР-4 — аппарат защиты унифицированный, рудничный, четвертого исполнения, предназначен для защиты людей от поражения электрическим током и других опасных последствий утечек тока на землю в электрических сетях трехфазного переменного тока частотой 50 Гц напряжением 660 и 1140 В с изолированной нейтралью трансформатора. Аппарат снят с производства. Аналогом является аппарат АЗУР-4МК.
Аппараты АЗУР-4 встраиваются в распределительные устройства низшего напряжения передвижных трансформаторных подстанций типа ТСВП, ТСШВП, КТПВ, применяемых в подземных выработках и на поверхности угольных и горнорудных предприятий и могут заменять аппараты защиты напряжением 1140 В типа БЗО-1140 и БКЗ-1140.

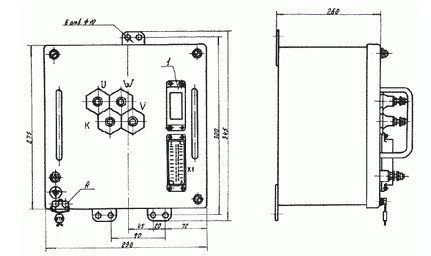

Рис.1 Схема габаритных размеров аппарата защиты от токов АЗУР-4

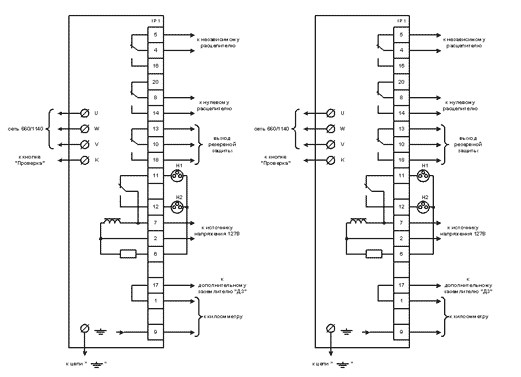

Рис.2 Схема внешних соединений аппаратов АЗУР-4
Комплект поставки
- Аппарат защиты АЗУР-4 - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Миллиамперметр М1001М, ТУ25.7539.0002-87* - 1шт.
- Лампа ТН-03-3, ОДО 337.020ТУ* - 2 шт.
|
номинальное напряжение защищаемой трехфазной сети переменного тока частотой 50 Гц, В |
660/1140 |
|
потребляемая мощность, В·А, не более |
25 |
|
сопротивление срабатывания при симметричной трехфазной утечке, кОм на фазу, не менее |
|
|
при напряжении сети 660 В |
30 |
|
при напряжении сети 1140 В |
60 |
|
сопротивление срабатывания при однофазной утечке, кОм, не более |
|
|
при напряжении сети 660 В |
20 |
|
при напряжении сети 1140 В |
50 |
|
изменение емкости сети, мкФ на фазу |
от 0 до 1,0 |
|
величина длительного тока утечки при изменении емкости сети от 0 до 1 мкФ на фазу, А, не более |
0,025 |
|
сопротивление срабатывания в режиме предупредительного контроля изоляции, кОм, не менее |
сопротивления срабатывания в режиме реле утечки |
|
устройство компенсации емкостной составляющей тока утечки и шунтирования поврежденной фазы малым сопротивлением на землю в диапазоне изменения емкости сети от 0,1 до 1 мкФ должно снижать кратковременный ток до величины, А, не более |
0,1 |
|
собственное время срабатывания аппарата защиты от токов утечки при сопротивлении однофазной утечки 1,0 кОм и емкости сети от 0 до 1,0 мкФ на фазу, с, не более |
|
|
основной защиты |
0,07 |
|
резервной защиты |
0,2 |
|
собственное время срабатывания аппарата защиты от токов утечки при снижении напряжения на зажимах до 0,6 номинального напряжения сети, обусловленного возникновением междуфазных дуговых замыканий с касанием дугой стенок оболочек электрооборудования, с, не более |
0,1 |
|
время шунтирования поврежденной фазы на землю с момента появления однофазной утечки и емкости сети от 0 до 1,0 мкФ на фазу, с, не более |
0,17 |
|
сопротивление автоматической деблокировки в режиме предупредительного контроля и блокировки, от сопротивления срабатывания, %, не более |
150 |
|
средний срок службы до списания, лет, не менее |
5 |
|
Габариты, мм |
345х290х260 |
|
Масса, кг |
21 |
Условия эксплуатации
- Климатическое исполнение блоков — УХЛ5 по ГОСТ 15150-69.
- Степень защиты корпуса блока IP30.
- Аппараты предназначены для эксплуатации в следующих условиях:
- температура окружающего воздуха от -10 до +65°С;
- относительная влажность окружающей среды до 100% при температуре +35°С;
- вибрационные нагрузки в местах установки блока не должны быть выше первой степени жёсткости по ГОСТ 16926.2-90. Воздействие механических ВВФ по ГОСТ 17516.1-90 для группы механического исполнения М1;
- рабочее положение в пространстве — изменение угла наклона в любую сторону относительно вертикальной оси не более 90°.
