Блоки БДУ-4-2 являются устройствами удаленного управления электрифицированными объектами и механизмами. С помощью этих устройств можно осуществлять дистанционное подключение или отключение рабочего тока от контролируемых объектов.
Область использования
С помощью блока БДУ-4-2 можно обеспечивать коммутацию и удаленное управление работой одиночных устройств, подключенных к комплектным устройствам или пускателям во взрывобезопасном исполнении. Благодаря применению блоков этого типа можно следить за величиной сопротивления элементов заземления подвижных электрифицированных машин, а также обеспечивать защиту от самопроизвольных включений машин и потери их управления.
Особенности конструкции и использования
Основными рабочими узлами устройства БДУ-4-2 является плата печатного типа с размещенными на ней рабочими элементами и коммутационная вилка. Оба эти узла размещены в пластиковом корпусе. Чтобы исключить ошибочный монтаж блока на рабочем месте, он имеет специальный ключ в виде фигурного выреза на своем основании.

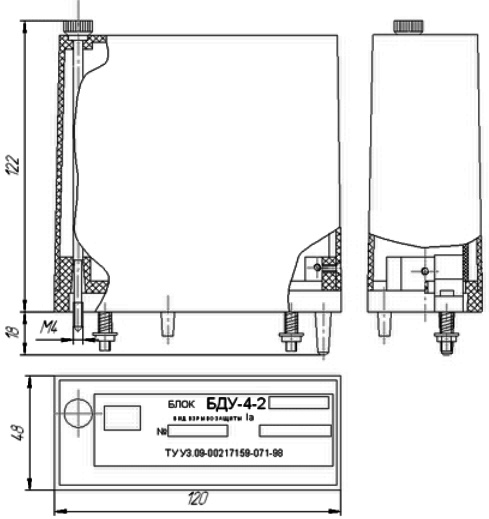

Схема габаритных и установочных размеров БДУ-4-2
Чтобы обеспечить работоспособность прибора используется питание от искробезопасного трансформаторного узла, выдающего напряжение 18 В. С помощью линий связи блок соединен с удаленным пультом дистанционного управления.
Работа блока БДУ-4-2 заключается в проверке величины электросопротивления цепи дистанционного управления. Если оно не выше 25 Ом, то произойдет запуск импульсного генератора с последующим срабатыванием выходных реле. При росте сопротивления до величины в 50 Ом произойдет отключение генератора и возврат реле в исходное состояние.

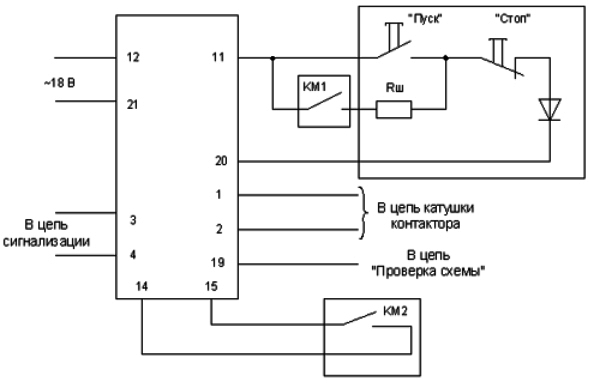

Схема вспомогательных контактов
Технические характеристики
|
Величина номинального значения питающего напряжения: |
18 В |
|
Интервал относительных изменений рабочего напряжения от номинального U: |
0,85-1,1 |
|
Показатель Uмин удержания в отношении к величине Uном: |
0,65 |
|
характеристики цепей, для коммутации которых предназначен блок: |
|
|
- ~Imax при U=36 В, τ=0.015: |
500 мА |
|
- ~Imax при U=36 В, ν=50 Гц, cosφ=0.6: |
2000 мА |
|
- =Imax при U=110÷150 В, τ=0.01: |
500 мА |
|
Максимальный показатель мощности, которую потребляет блок: |
3.5 Вт |
|
Максимальная масса блока: |
300 г |
Технические условия - ТУ У 3.09-00217159-071-98.
Оптимальные условия для использования блока
Блоки БДУ-4-2 построены в климатическом исполнении УХЛ и категории размещения 5. Это предусматривает возможность эксплуатации приборов в помещениях, температура среды которых находится в пределах -100С…+600С. Показатель влажности (относительной) может принимать максимальное значение 100% при температуре +350С.
Устройство отличается высоким уровнем защищенности от попадания в него влаги и пыли – IP30.
Комплектация
- Блок БДУ-4-2 — 1 шт.;
- Гнездо соединителя — 1 шт.;
- Руководство по эксплуатации — 1 шт.
Обозначение при заказе
Пример записи обозначения аппаратов защиты при заказе:
- "Блок дистанционного управления типа БДУ-4-2".
