Система телеконтроля СТКЗ представляет собой систему телеконтроля и защиты электродвигателей. С помощью этого прибора осуществляется эффективная защита от токовых перегрузок электрических двигателей, функционирующих в распределительных конфигурациях с переменным токов и рабочим напряжением не более 1.2 кВ.
Область применения
Основное предназначение систем СТКЗ – это совместная работа с электроприводами оборудования, работающего в условиях угольных шахт. С помощью СТКЗ-блоков осуществляется передача информации о текущих параметрах двигателей по искробезопасной цепи выделенных линий связи. Данные передаются на персональный компьютер в диспетчерскую для архивирования с целью дальнейшего их анализа.
Устройство и функционирование прибора
Система телеконтроля СТКЗ является программно-аппаратной системой, которая состоит из таких основных модулей:
- модуля обеспечения защиты;
- блока обмена информацией;
- модуля приема данных;
- специализированного софта.

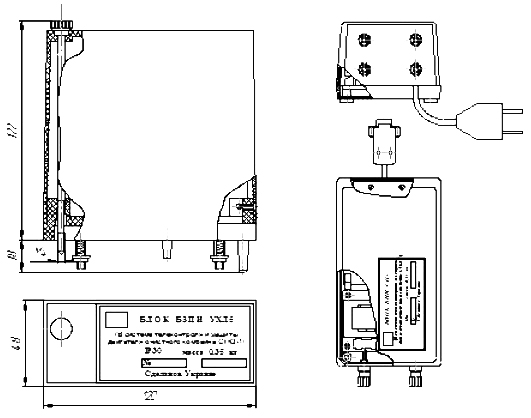

Схема габаритных размеров основных блоков системы СТК3 (блоки БЗПИ и БПИ)
Блоки коммутируют между собой при помощи выделенных линий связи.
В процессе функционировании системы СТКЗ она позволяет реализовать следующие функции:
- непрерывный мониторинг величины токовой нагрузки двигателя;
- последовательную обработку сигналов и пакетную передачу данных на ПК для архивирования;
- визуализацию значений величины тока в реальном времени;
- выдачу звуко-световой сигнализации при токовых перегрузках;
- возможность архивирования данных, их просмотра, вывода на печатающее устройство;
- выполнения встроенных функций защиты электродвигателя в процессе его запуска, работы и остановки.

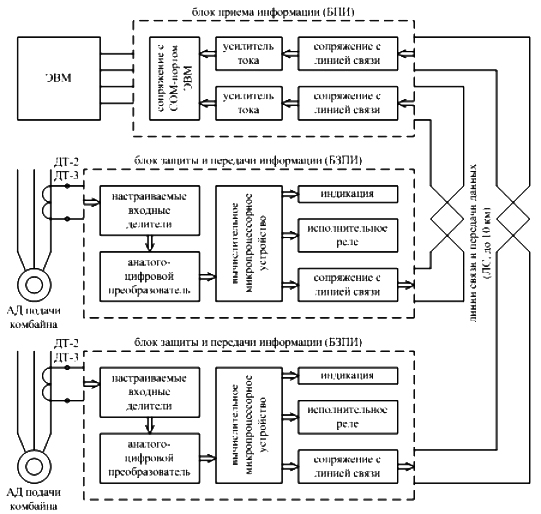

Структурная схема системы СТК3
Технические характеристики
|
Величины напряжений защищаемых электросетей: |
380\660\1140 В |
|
Диапазон показателей силы тока защищаемых объектов: |
10….800 А |
|
Показатель номинального питающего напряжения: |
|
|
-БПИ: |
0,22 кВ |
|
-БЗПИ: |
8+8 В |
|
Интервал изменения показателя рабочего напряжения относительно Uном: |
от 0,85 до 1,10 |
|
Число защищаемых двигателей: |
1…4 |
|
Показатели канала передачи информации: |
|
|
-максимальное значение длины линии: |
до 104 м |
|
-наибольшая величина омического сопротивления линии: |
170 Ом/км |
|
-максимальная электроемкость линии: |
не больше 0,15 мкФ |
|
Значение разрядности АЦП: |
10 |
|
Величина мощности, потребляемой цепями: |
8 Вт |
|
Значения размеров блоков и их вес: |
|
|
-БПИ: |
10х18х7,7 см / 550 гр. |
|
-БЗПИ: |
12,5х12,3х5,1 см / 350 гр. |
Условия эксплуатации
Системы СТКЗ выполняются в климатическом исполнении УХЛ с показателем защищенности от воздействий влаги и пыли на уровне IР30. Это предусматривает работоспособность прибора при температуре окружающего воздуха в интервале значений -100С…+650С. Величина относительной влажности составляет 98% при температурах воздуха +350С.
На рабочем месте, которое не должно быть выше 1000 метров над условной линией моря, модуль телеконтроля СТКЗ может крепиться в вертикальном положении. Отклонение от вертикали допускается не более 900 в одну из сторон.
Комплектация
- блок БЗПИ — 1 шт;
- блок БПИ — 1 шт;
- диск с программным обеспечением — 1 шт;
- руководство по эксплуатации — 1 шт.
