Резистор С2-29В
Резисторы С2-29 являются резисторами прецизионного типа всеклиматического изолированного и неизолированного исполнения, предназначенные для эксплуатации в цепях постоянного, переменного и импульсного тока.
Условные обозначения при заказе должно состоять из слова «резистор», сокращенного обозначения вида, полного номинального сопротивления и допускаемого отклонения, уровня шумов, группы ТКС и обозначения ТУ, например:
Резистор С2-29В-0,125-10,1кОм±1%-I-Б- ТУ3-02-Украина-064-92 БАДК 430410,001ТУ.
Технические характеристики
|
Вид резисторов |
Номинальная мощность рассеяния Pном, Вт |
Пределы номинального сопротивления, Rном, Ом |
Предельное рабочее напряжение постоянного тока, В или переменного тока Вампл при атмосферном давлении Па |
|
|
4399,56 и выше |
Ниже 4399,56 |
|||
|
С2-29-0,125 |
0,125 |
От 1 до 1*106 |
200 |
200 |
|
С2-29-0,25 |
0,25 |
От 1 до 5,11*106 |
350 |
300 |
|
Пределы номинального сопротивления, Rном |
Допускаемое отклонение, % |
|
От 1 Ом до 10 Ом |
± 0,5; ± 1,0 |
|
Свыше 10 Ом до 100 Ом |
± 0,25; ± 0,5; ± 1,0 |
|
Свыше 100 Ом до 100 кОм |
± 0,05; ± 0,1; ± 0,25; ± 0,5; ± 1 |
|
Свыше 100 Ом до 1 МОм |
± 0,1; ± 0,25; ± 0,5; ± 1 |
|
Свыше 1 МОм до 2,21 МОм |
± 0,25; ± 0,5; ± 1 |
|
Свыше 2,21 МОм |
± 0,5; ± 1 |
Промежуточные значения номинальных сопротивлений резисторов по ряду Е192 ГОСТ 28784
|
Пределы номинального сопротивления, Rном |
Уровень шумов, мкВ/В, не более |
|
От 1 Ом до 10 кОм |
1,0 |
|
Свыше 10 кОм до 499 кОм |
0,5; 1,0 |
|
Свыше 499 кОм |
1,0; 5,0 |
|
Обозначение группы по ТКС |
Pном, Вт |
Rном |
ТКС, *10-6 І/°С в интервале температур, не более |
||
|
20…70°С |
20…155°С |
-60…20°С |
|||
|
Д |
0,125;0,25 |
10,1 кОм -100 кОм |
±5 |
±10 |
±50 |
|
С |
0,125;0,25 |
10,1 кОм -100 кОм |
- |
±10 |
±50 |
|
А |
0,125;0,25 |
10 кОм -1 МОм |
- |
±25 |
±75 |
|
Б |
0,125;0,25 |
1,0 Ом -1 МОм |
- |
±50 |
±150 |
|
В |
0,125;0,25 |
1,0 Ом -1 МОм |
- |
±100 |
±300 |
Изменение сопротивления резисторов должно быть не более величины маркированного допуска или ±0.05 Ом в зависимости от того, какая величина больше, до 2000 ч.; ±0.5% для резисторов с допускаемым отклонением (±0.05; ±0.1; ±0.25; ±0.5; ±1)% - для резисторов с допускаемым отклонением ±1%, свыше 2000 ч.

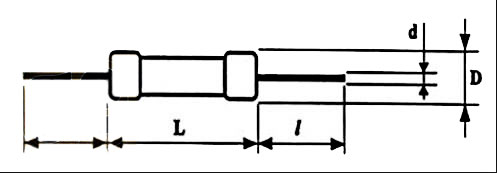

Габариты резисторов
|
Тип резистора |
Размеры, мм |
Масса, г. не более |
|||
|
L |
D |
d |
l |
||
|
С2-29-0,125 |
8,0 |
3,5 |
0,6 ± 0,1 |
16 + 4 |
0,3 |
|
С2-29-0,25 |
11,0 |
4,5 |
0,6 ± 0,1 |
25+5 |
0,1 |
