Резисторы С2-14 являются резисторами постоянными не проволочными прецизионными, всеклиматического исполнения и предназначаются для эксплуатации в электрических цепях постоянного, переменного и импульсного тока.
Технические характеристики
|
Вид резисторов |
Номинальная мощность рассеяния Pном, Вт |
Пределы номинального сопротивления, Rном, Ом |
Предельное рабочее напряжение постоянного тока, В или переменного тока Вэфф. при атмосферном давлении Па |
|
|
666,6 и выше |
Ниже 666,6 |
|||
|
С2-14-0,25 |
0,25 |
От 1 до 5,11*106 |
250 |
220 |
|
С2-14-0,5 |
0,5 |
От 1 до 5,11*106 |
350 |
300 |
|
Пределы номинального сопротивления, Rном |
Допускаемое отклонение, % |
|
От 1 Ом до 98,8 Ом |
± 0,5; ± 1,0; ± 2,0; ± 5,0; ± 10,0 |
|
От 100 Ом до 1 МОм |
± 0,1; ± 0,25;± 0,5; ± 1; ± 2,0; ± 5,0; ± 10,0 |
|
От 1 МОм до 5,11 МОм |
± 0,25;± 0,5; ± 1; ± 2,0; ± 5,0; ± 10,0 |
Промежуточные значения номинальных сопротивлений резисторов по ряду Е192 ГОСТ 28784
|
Пределы номинального сопротивления, Rном |
Уровень шумов, мкВ/В, не более |
|
ДОт 1 Ом до 10 кОм |
1,0 |
|
Свыше 10 кОм до 499 кОм |
0,5; 1,0 |
|
Свыше 499 кОм |
1,0; 5,0 |
|
Обозначение группы по ТКС |
Pном, Вт |
Rном |
ТКС, *10-6 І/°С в интервале температур, не более |
|
|
20…155°С |
-60…20°С |
|||
|
С |
0,25;0,5 |
100 Ом -100 кОм6 |
±15 |
±55 |
|
А |
0,25;0,5 |
10 Ом -2,21 МОм6 |
±25 |
±75 |
|
Б |
0,25;0,5 |
1,0 Ом - 5,11 МОм6 |
±50 |
±150 |
|
В |
0,25;0,5 |
1,0 Ом - 5,11 МОм6 |
±100 |
±300 |
|
Г |
1,0 Ом - 5,11 МОм |
1 – 1.106 |
±250 |
±500 |
Изменение сопротивления резисторов в течение наработки в пределах времени, равного сроку сохраняемости, должно быть не более: ±0.5% для резисторов с допускаемым отклонением (±0.1; ±0.25; ±0.5)% или ±0,05 Ом в зависимости от того, какая величина больше; ±1,0% или ±0,05 Ом в зависимости от того, какая величина больше, для резисторов с допускаемым отклонением ±1%; ±2% или ±0,05 Ом в зависимости от того, какая величина больше, для резисторов общего применения.

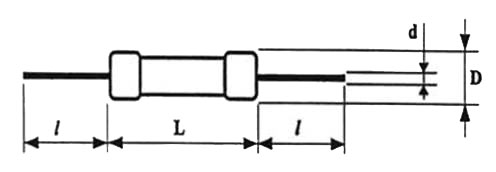

Габариты резисторов
|
Тип резистора |
Размеры, мм |
Масса, г. не более |
|||
|
L |
D |
d |
l |
||
|
С2-14-0,25 |
7,1 |
3,0 |
0,6 + 0,1 |
16 + 4 |
0,25 |
|
С2-14-0,5 |
11,0 |
4,2 |
0,8 + 0,1 |
25 + 5 |
1,0 |
