Резистор Р2-67

Цена по запросу

Артикул:

6631

Описание
Гарантии

Постоянные прецизионные резисторы Р2-67 используются в цепях постоянного, переменного и импульсного тока с напряжением до 250 В и соответствуют стандартам ОЖО 467.563 ТУ и ОЖО 467.573 ТУ с приемкой всеклиматического исполнения.

Резисторы с номинальными значениями сопротивлений от 10 до 100 Ом поставляются только подгрупп В и Г. Изменение сопротивления резисторов в течении наработки в пределах времени равного сроку сохраняемости должно быть:

не более, чем на величину допускаемого отклонения для резисторов с допускаемыми отклонениями ± (0,01– 0, 2) %;
не более ± 0,01 % для резисторов с допускаемым отклонением ± 0,005 %;
не более ± 0,2 % для резисторов с допускаемым отклонением ± (0,5– 1,0) %;

Металлофольговые прецизионные резисторы Р2-67 могут заменить резисторы: С2-1, С2-13, С2-14, С2-29, С2-31, С2-36, ВПЛ, С5-5, С5-14, С5-17, С5-22, С5-25, С5-53, С5-54, С5-60, ПКВ-11, ПКВТ-11, Р1-24 и др.

Технические характеристики

Пределы номинального сопротивления, R_ном	Допускаемое отклонение, % Ом
1 – 10 (*)	±( 0,05*; 0,1; 0,2; 0,5; 1,0)
10 – 51,1	±( 0,02*; 0,05; 0,1; 0,2; 0,5; 1,0)
51,7 – 988	± (0,005*; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0)
1 000 – 20 000	± (0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0)
20 000 – 100 000 (*)	± (0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0)

Промежуточные значения номинального сопротивления соответствуют ряду Е192 ГОСТ 28884

Номинальная мощность рассеяния, Вт	Номинальное сопротивление, Ом
0,125	10 – 10 000
0,25	10 – 10 000
0,5	10 – 20 000

Обозначение подгруппы ТКС	Обозначение группы ТКС	ТКС, *10^-6 І/°С в интервале температур
Обозначение подгруппы ТКС	Обозначение группы ТКС	От -60 до +20	От +20 до +70	От +20 до +125
A	1	±5	±5	±5
Б	1	±10	±10	±10
В	1	±20	±20	±20
Г	1	±30	±30	±30
А	2	±10	±5	±5
Б	2	±20	±10	±10

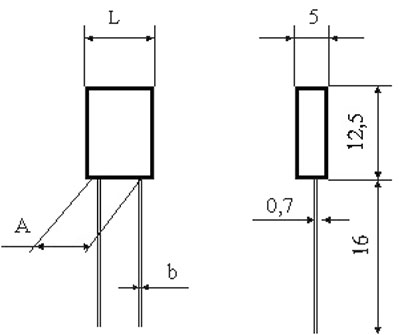

Размеры резистора Р2-67

Тип резистора	Размеры, мм			Масса, г. не более
Тип резистора	L	A	b max	Масса, г. не более
Р2-67-0,125	12± 0,5	5± 0,02	1	1,8
Р2-67-0,25	18± 0,5	10± 0,02	1,2	2,5
Р2-67-0,5	28± 0,5	20± 0,02	1,2	3,5
