Реле времени ВС-33
Реле времени ВС-33 служат для передачи токовых сигналов между отдельными электрическими цепями с определенными интервалами временной задержки. С помощью этих устройств питание на оборудование и электрифицированные объекты подается не мгновенно, а через некоторое время, которое задается в процессе программирования реле пользователем через встроенные временные регуляторы.
Область применения
Реле ВС-33 широко используются в системах автоматического управления различным промышленным оборудованием. Это могут быть стационарные станки, электрифицированные установки, а также другие объекты, для функционирования которых нужен электрический ток.
Особенности конструкции
Реле с временным датчиком ВС-33 представляют собой электромеханические системы, приводящиеся в действие от двигателя синхронного типа. Весь рабочий механизм реле фиксируется на панели и закрывается с помощью защитного кожуха.
Настройка режима функционирования реле ВС-33 производится с помощью специальных переключателей поддиапазонов, которые выведены на лицевую панель. Для выбора соответствующей временной уставки используется шкала, которая поделена на шесть делений.

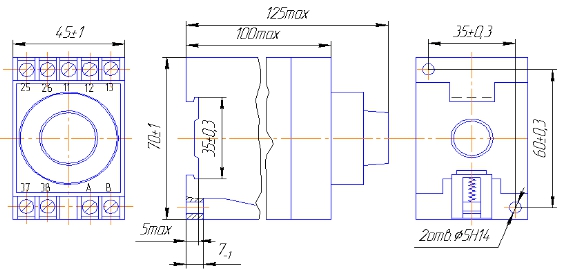

Схема габаритных размеров ВС-33
Эксплуатация
Подача напряжения питания к реле ВС-33 способствует срабатыванию электромагнитной системы сцепления, которая удерживает переключающие контакты. В этот момент включается электродвигатель, который передает вращательное движение к подвижным частям отсчетного механизма, которые через заданный временной промежуток приведут в замыкание выходные контакты. Если напряжения снять с реле, то его система возвратится в исходное положение.

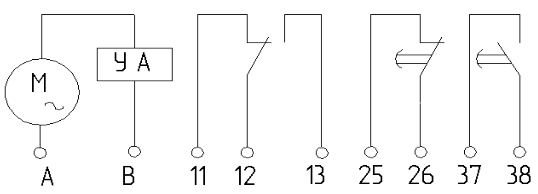

Электрическая схема прибора ВС-33
Схема подключения устройства
Технические характеристики
|
Значение номинальных напряжений при ν=50 и ν=60 Гц: |
24/40/110/220/230/240 В |
|
Диапазон колебаний питающих напряжений от номинальных значений: |
|
|
-для УХЛ-исполнений: |
0.85….1.10 |
|
-для О-исполнений: |
0.96….1.05 |
|
Максимальная мощность потребления реле: |
8 ВА |
|
Число контактов: |
|
|
-размыкающих, при выдержке по времени: |
1 |
|
-замыкающих, при выдержке по времени: |
1 |
|
-переключающих, без выдержек во времени: |
1 |
|
Максимальное длительное значение тока, протекающего через контакты: |
4 А |
|
Максимальное значение времени возврата: |
0.2 сек |
|
Максимально допустимая частота циклов ВО в час: |
3600 |
|
Среднее время работы: |
|
|
-для реализации УХЛ: |
16х103 часов |
|
-для реализации О: |
10х103 часов |
Комплектация
- реле ВС-33;
- крышка;
- прокладка;
- этикетка;
- руководство по эксплуатации.
Обозначение при заказе
Пример заказа:
- "Реле времени ВС-33-1 УХЛ 4, 60 с, 220 В 50 Гц, ТУ 16-647.014-84".
