Реле ВЛ-164 используется для подачи команд цепям управления схем разных устройств после выдержки установленного времени.
Данное реле выполняет две функции:
- переключение, которое начинается с состояния «импульс»;
- переключение, которое начинается с состояния «пауза».
При этом переключения происходят циклично и между их реализацией на осуществляется задержка времени.

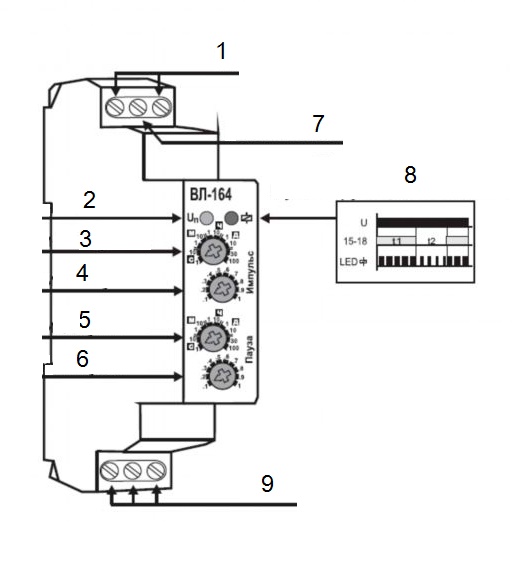

рис. 1 - Внешний вид ВЛ-164
Реле ВЛ-164 содержит следующие элементы управления и индикаторы (рис. 1):
- клеммы подачи напряжения;
- индикация подачи напряжения;
- грубая регулировка времени-Импульса;
- точная регулировка времени-Импульса;
- грубая регулировка времени-Паузы;
- точная регулировка времени- Паузы;
- клеммы выбора функции;
- индикация вывода мультифункциональный LED;
- выводные клеммы.
Для корректной работы, реле необходимо подключать в соответствии со схемой на рис. 2.

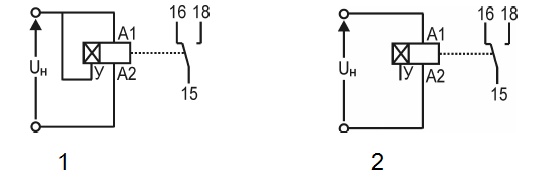

рис. 2 - Схемы подключения ВЛ-164
1 - переключение начинается с «паузы», 2- переключение начинается с «импульса
Видеообзор реле
Технические характеристики
|
Величина питающего напряжения: |
=/~12÷240 В |
|
Возможное отклонение питающего напряжения: |
10-15% |
|
Значение потребляемой мощности: |
Промежуток 0,5÷1,7 Вт |
|
Поддерживаемые диапазоны временной выдержки: |
от 0,1 сек до 100 дней (разбиты на 10 поддиапазонов) |
|
Число выходных контактов: |
1 переключающего типа |
|
Номинальное значение тока на контактах: |
16 А |
|
Коммутационная мощность и напряжение: |
4 кВт (для АС), 384 Вт (для DC) |
|
Показатели механической и коммутационной износоустойчивости: |
3·107 / 7·104 циклов |
|
Интервал рабочих температур: |
от -200С до +500С |
|
Вариант монтажа: |
Стандартное исполнение Din-рейка |
|
Защищенность корпусной части: |
IP 40 |
|
Габаритные размеры, миллиметры: |
90х17,6х64 |
|
Вес реле: |
68 грамм |

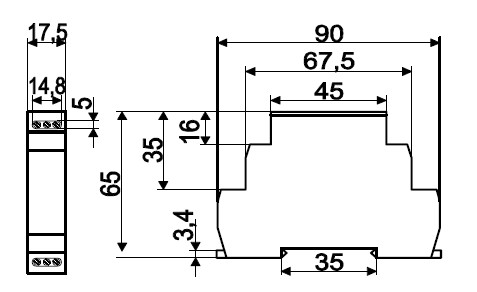

рис . 3 - Габаритные и установочные размеры реле ВЛ-164
