Циклическое реле времени на 12 Вольт с индикацией
Циклическое реле времени на 12 Вольт с индикацией SRD-12VDC-SL-C может включать и выключать нагрузку с заданными интервалами времени, которые можно задать от 0.1 секунды до 999 минут.
Область применения
- Системы автоматики и связи
- В автомобилях
- Офисная и бытовая техника
- Электронная аппаратура
Технические характеристики
| Параметры | Значения |
| Питание | 12 вольт постоянного тока |
| Выход | сухой перекидной контакт, т. е. может коммутировать нагрузку напряжением, отличным от 12В |
| Диапазон интервалов | от 0.1 секунды до 999 минут(16 часов 39 минут) |
| Входное напряжение | DC12V |
| Рабочий ток | 12mA |
| Габаритные размеры | 65x36x18 мм |
Работа устройства
Алгоритм работы реле очень прост: пока подается питание на реле , реле циклично включает и выключает нагрузку
- Время 1 : Если контакты 2 и 3 замкнуты; и светится синий светодиод на реле, а контакты 1 и 2 разомкнуты.
- Время 2 : это когда контакты 1 и 2 замкнуты , а 2 и 3 разомкнуты.
Программирование реле осуществляется при помощи кнопок К 1 и К 2. Если нажать и удержать кнопку К 2 , то можно отключить индикацию дисплея, но реле не перестанет работать по заданной программе.Этим действием уменьшается энергопотребление реле. Если еще раз нажать и удержать кнопку К 2, то индикация дисплея восстановится.
При подачи питания - реле SRD-12VDC-SL-C начинает работать. Начинает светится красный светодиод на реле.

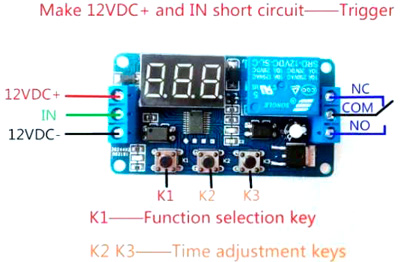

Рис.1. Схема подключения реле SRD-12VDC-SL-C
