Реле RM1
Реле RM 1 нормально открытый контакт используются для регулирования величины напряжения. Этот тип реле может применятся как в сети с переменным так и с постоянным током, единственным условием к электроцепи является значение силы тока, которое должно быть меньше 5 Ампер. Кроме этого с помощью данного устройства можно осуществлять гальваническую развязку.

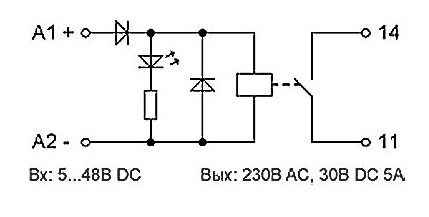

рис. 1 - Электрическая схема RM1
Модификации
|
Обозначение реле |
Группа контактов |
Ток потребления |
Напряжение потребления |
|
RM.048.11A |
1NOx5A |
11 мА |
+48 В DC |
|
RM.024.11A |
11 мА |
+24 В DC |
|
|
RM.012.11A |
20 мА |
+12 В DC |
|
|
RM.005.11A |
45 мА |
+5 В DC |
Технические характеристики
|
Мощность потребления реле |
не более 270 мВт; |
|
Управление |
напряжением от 5 до 48 В DC; |
|
Индикация подключения напряжения |
зеленая |
|
Нормально открытый контакт |
SPST-NO, одна контактная группа; |
|
Габариты |
12,6х85х45,5 мм; |
|
Сечение клемм; |
2,5 мм2; |
|
Допустимый рабочий диапазон температуры |
-40 …+70 оС; |

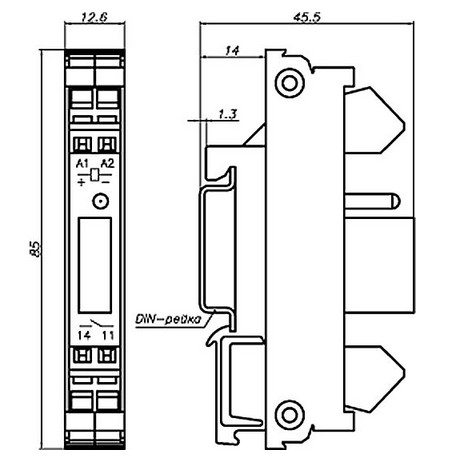

рис. 2 - Габаритные размеры реле RM1
