Реле контроля наличия и последовательности фаз ЕЛ-21, ЕЛ-21Н
Реле ЕЛ-21, ЕЛ-21Н предназначены для контроля величины напряжения и последовательности чередования фаз в цепях 3х220 В с возможностью настройки верхнего и нижнего порога напряжения для отключения реле с устанавливаемой задержкой времени.
Устройство и работа
Реле выполнены в конструктивном исполнении для выступающего монтажа с передним присоединением проводов. Все элементы схемы смонтированы на платах печатного монтажа, которые вставляются в корпус.
Зеленый светодиод светит постоянно и указывает присутствие на реле напряжения питания. При подаче на реле симметричного трехфазного напряжения допустимой величины с прямым порядком чередования фаз, на выходе логической части реле появляется с выдержкой времени t1 (500 мc) сигнал на включение выходного электромагнитного реле (при этом контакт 15-18 замыкается).
При всяком недопустимом изменении трехфазного напряжения начинает мигать красный светодиод и на выходе логической части появляется с выдержкой времени t2 сигнал на отключение выходного электромагнитного реле. Время отключения реле может изменяться при помощи потенциометра, расположенного на передней панели реле. Регулирование выдержки времени плавное.
При неправильной последовательности фаз постоянно светится красный светодиод и реле отключено.

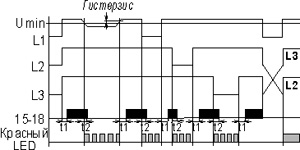

Рис.1. Диаграмма работы реле ЕЛ-21

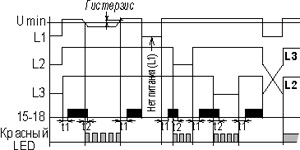

Рис.2. Диаграмма работы реле ЕЛ-21Н
Технические характеристики
Исполнение реле | ЕЛ-21 | ЕЛ-21Н |
Напряжение питания и контроля, В | 3х400/220 | 3х400 |
Клеммы питания | L1, L2, L3 | L1, N |
Контролируемые клеммы | L1, L2, L3 | L1, L2, L3, N |
Индикация наличия напряжения питания | зелёный светодиод | |
Мощность, ВА, не более | 2 | |
Уровень Umin, В | 180 | |
Гистерезис, % | 5 | |
Временная задержка t1, с | 0,5 | |
Временная задержка t2 (настраиваемая), с | 0,5-10 | |
Количество и род выходных контактов | 1 переключающий | |
Номинальный ток контактов (АС-1) | 16 А | |
Замыкаемая мощность | 4000 ВА (АС-1) / 384 Вт (DC) | |
Замыкаемое напряжение | 250 В (АС1) / 24 В (DC) | |
Индикация вывода (аварии) | красный светодиод | |
Механическая износостойкость | 3×107 циклов | |
Диапазон рабочих температур | -20…+55°С | |
Крепление | на DIN-рейку EN-60715 | |
Степень защиты корпуса | IP-40 | |
Сечения подключаемых проводников | 2,5мм2 | |
Габаритные размеры | 90х17,6х64 мм | |
Масса | 73 гр |

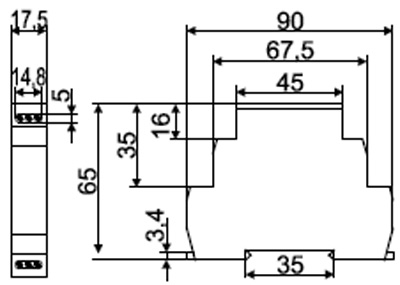

Рис.3. Габаритные и установочные размеры реле ЕЛ-21, ЕЛ-21Н
Эксплуатация
Оптимальными условиями для использования реле ЕЛ-21, ЕЛ-21Н являются:
- температура окружающего воздуха – от минус 20 до плюс 55ºС;
- высота над уровнем моря – не более 2000 м;
- окружающая среда – взрывобезопасная, не содержащая пыли (в том числе токопроводящей) в количестве, нарушающем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- Механические внешние воздействующие факторы соответствуют группе М6 по ГОСТ 17516.1-90.
- При этом реле устойчивы к многократным ударным нагрузкам длительностью от 2 до 20 мс с максимальным ускорением 3g и вибрационным нагрузкам в диапазоне частот:
- от 5 до 15 Гц с максимальным ускорением 3g;
- от 15 до 100 Гц с максимальным ускорением 1g. Реле сейсмостойки при воздействии землетрясений интенсивностью 9 баллов по МSК- 64 при уровне установки над нулевой отметкой до 10 м.
