Реле НЛ-18-1, НЛ-18-2
Реле НЛ-18-1, НЛ-18-2 являются электромеханическими релейными модулями с цифровой индикацией контролируемых величин. С помощью этих приборов осуществляется контроль рабочих напряжений в электрических цепях переменного и постоянного тока с величиной напряжения 110 В или 220 В. При достижении контролируемыми параметрами определенного уровня обеспечивается коммутация токоподводящих цепей.
Область применения
Реле НЛ-18-1, НЛ-18-2 рассчитаны для установки в состав систем автоматики, защиты и управления работой оборудования, используемого на предприятиях энергетического и промышленного сектора.

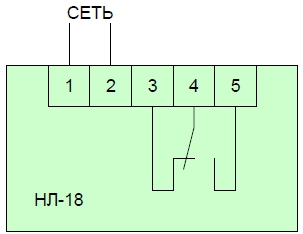

рис.1 - Схема подключения реле НЛ-18-1 и НЛ-18-2
Особенности исполнения
Реле НЛ-18-1, НЛ-18-2 являются статическими электрическими системами переменного или постоянного тока, обеспечивающие замер напряжения, цифровую индикацию его значения и коммутацию токоподводящих цепей в соответствии с выбранной уставкой. Устройством поддерживается дискретный выбор уставок срабатывания входной величины.
По исполнению реле они реализуются в двух модификациях:
- НЛ-18-1 – реле с уставкой по максимальному напряжению без оперативного питания;
- НЛ-18-2 – модификация устройства с выбором значений по минимальному напряжению, также без оперативного питания.
Конструкция блока
Для питания реле НЛ-18-1, НЛ-18-2 используется контролируемое напряжение, которое одновременно является и оперативным питанием. Все рабочие элементы располагаются внутри корпуса реле. Функционально реле включает в свой состав две подсистемы – питания, а также управления и индикации. Выбор рабочих уставок осуществляется с помощью функциональных кнопок, расположенных на лицевой панели.

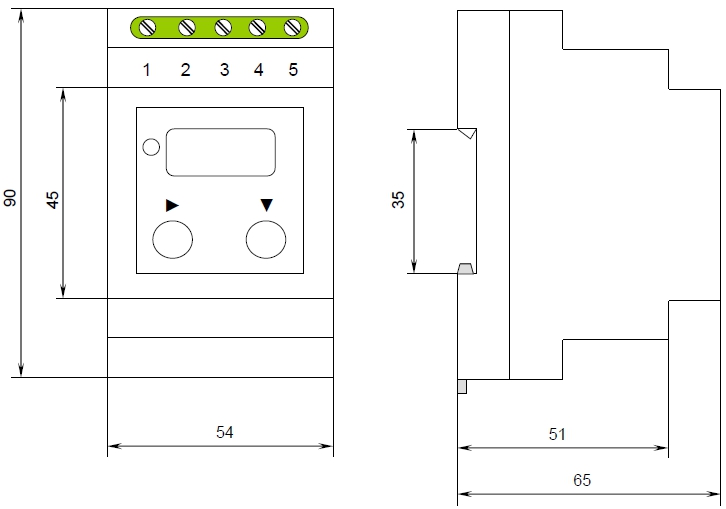

рис.2 - Схема габаритных и установочных размеров реле НЛ-18-1 и НЛ-18-2
Технические характеристики
|
Величина номинального питающего напряжения: |
~/=110 В, ~/=220 В |
|
Поддерживаемый диапазон колебаний напряжений: |
~/=(76…265) В |
|
Показатель погрешности при замерах напряжения: |
5% |
|
Кратность уставки по времени: |
1 сек |
|
Показатель параметра для напряжения: |
1 В |
|
Возможный интервал уставок для напряжений срабатывания: |
от 0,55 до 1,15·Uном. |
|
Значение задаваемого гистерезиса: |
1,0…15% от Uнп. |
|
Продолжительность времени включения/отключения: |
0…300 сек |
|
Точность выбора временного параметра: |
5% |
|
Тип монтажа: |
Din-рейка 35 мм |
